Панели оператора Siemens SIMATIC HMI Basic Panel 1 поколения

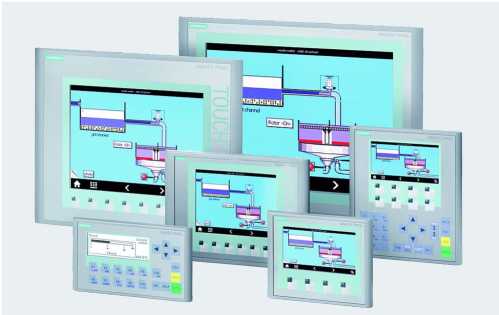

Стационарные панели операторов Siemens первого поколения. Обзор

Бюджетная серия панелей операторов с диагоналями экранов от 3.6" до 15". Эксплуатация в промышленных условиях. Решение задач оперативного управления и мониторинга на уровне производственных машин и установок. Однородный набор базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д. Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры. Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/422 (зависит от типа панели). Необслуживаемое исполнение, длительный срок службы встроенных дисплеев. Быстрый ввод в эксплуатацию, благодаря наличию интегрированного обозревателя диагностических сообщений и настройки IP адресов для контроллеров S7-1200 и S7-1500. Разработка проектов с помощью WinCC flexible 2008 или с помощью WinCC (TIA Portal) от V11 и выше.

Особенности

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
• Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса (для 4" и 6" приборов)
• Короткие времена конфигурирования и выполнения пусконаладочных работ
• Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики.
• Наличие библиотеки готовых графических объектов.
• Возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
• До 5 интерактивных языков на проект.
• Тексты и графика, изменяющиеся с выбором соответствующего языка.
• Ввод текстовой информации только на английском языке.

Назначение

Панели операторов серии SIMATIC Basic Panel могут использоваться для решения задач оперативного управления и мониторинга на уровне производственных машин и установок во всех областях промышленного производства, а также в системах автоматизации зданий.

Некоторые панели серии рекомендованы для замены панелей устаревших типов. Детальный анализ всех аспектов такого перехода приведен в руководстве “SIMATIC HMI. HMI devices. Basic Panels migration guide”, которое можно загрузить из Интернета по ссылке: www.support.automation.siemens.com

Конструкция

SIMATIC HMI KP300 Basic mono PN	SIMATIC HMI KTP400 Basic mono PN	SIMATIC HMI KTP400 Basic color PN	SIMATIC HMI KP400 Basic color PN	SIMATIC HMI KTP600 Basic mono PN
Монохромный 3.6” FSTN дисплей с многоцветной подсветкой, 240 х 80 точек 10 системных и 10 программируемых клавиш Встроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с	Монохромный сенсорный 3.8” STN дисплей, 320 х 240 точек, 4 градации серого цвета 4 программируемые клавишиВстроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с	Цветной широкоформатный сенсорный 4.3” TFT дисплей 480 х 272 точки, 256 цветов 4 программируемые клавишиВстроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с	Цветной широкоформатный 4.3” TFT дисплей, 480х 272 точки, 256 цветов 26 системных и 8 программируемых клавиш Встроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с	Монохромный сенсорный 5.7” STN дисплей, 320х 240 точек, 4 градации серого цвета6 программируемых клавишВстроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с
IP65 с фронтальной и IP20 с остальных сторон корпуса

SIMATIC HMI KTP600 Basic color PN	SIMATIC HMI KTP600 Basic color DP	SIMATIC HMI KTP1000 Basic color PN	SIMATIC HMI KTP1000 Basic color DP	SIMATIC HMI TP1500 Basic color PN
Цветной сенсорный 5.7” TFT дисплей, 320х 240 точек, 256 цветов 6 программируемых клавиш Встроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с	Цветной сенсорный 5.7” TFT дисплей, 320х 240 точек, 256 цветов6 программируемых клавишВстроенный интерфейс MPI/PROFIBUS, до 1.5 Мбит/с	Цветной сенсорный 5.7” TFT дисплей, 320х 240 точек, 256 цветов 6 программируемых клавиш Встроенный интерфейс MPI/PROFIBUS, до 1.5 Мбит/с	Цветной сенсорный 10.4” TFT дисплей, 640х 480 точек, 256 цветов 8 программируемых клавиш Встроенный интерфейс MPI/PROFIBUS, до 1.5 Мбит/с	Цветной сенсорный 15” TFT дисплей, 1024х 768 точек, 256 цветовВстроенный интерфейс Ethernet (TCP/IP, PROFINET), 10/100 Мбит/с
IP65 с фронтальной и IP20 с остальных сторон корпуса

Функции

• Формирование экранных изображений с использованием перманентных окон и шаблонов.
• Поля ввода-вывода для отображения и модификации технологических параметров.
• Кнопки для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с клавиатуры.
• Графика для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана. Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д.
• Векторная графика в среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.).
• Фиксированные тексты для маркировки функциональных клавиш, окон, полей, изображений, технологических параметров и т.д. с использованием шрифтов различного размера.
• Графики кривых и столбиковые диаграммы для отображения динамически изменяющихся параметров.
• Переключение языков: 5 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык. Вывод тестовой информации на экран на русском языке. Ввод текстовой информации только на английском языке.
• Вывод текстовой информации и графики в зависимости от выбранного языка.
• Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов промышленного производства:
  • Использование идентификаторов и паролей пользователей.
  • Определение прав доступа различных групп пользователей.
• Сигнальная система:
  • Дискретные сигналы тревоги.
  • Аналоговые сообщения.
  • Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения.
  • Хронология сообщений.
• Управление рецептурами.
• Тексты подсказок для экранных изображений, сообщений и переменных.
• Арифметические функции.
• Мониторинг граничных значений входных и выходных величин.
• Индикаторы для отображения состояний машины или установки.
• Планировщик задач для циклического выполнения функций.
• Использование шаблонов изображений.
• Разработка собственных шаблонов изображений.
• Простое обслуживание и конфигурирование:
  • Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave.
  • Загрузка конфигурации через MPI/PROFIBUS DP или PROFINET.
  • Автоматическая идентификация процессов загрузки.
  • Регулировка контрастности изображения и калибровка экрана.
  • Очистка экрана
  • Работа без буферных батарей.
