Панели оператора Siemens SIMATIC HMI Basic Panel 2 поколения

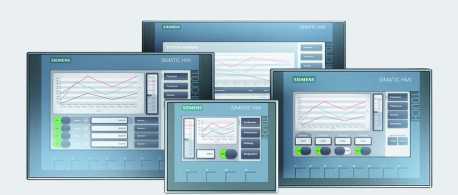

Стационарные панели операторов Siemens второго поколения. Обзор

Бюджетная серия панелей операторов с широкоформатными дисплеями с диагоналями экранов от 4" до 12". Эксплуатация в промышленных условиях. Решение задач оперативного управления и мониторинга на уровне производственных машин и установок. Однородный набор базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д. Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры. Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/ RS 422 (зависит от типа панели). Встроенный интерфейс USB-Host. Необслуживаемое исполнение, длительный срок службы встроенных дисплеев. Разработка проектов с помощью WinCC (TIA Portal) от V13 и выше.

Особенности

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
• Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса.
• Короткие времена конфигурирования и выполнения пусконаладочных работ.
• Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики.
• Наличие библиотек готовых графических объектов.
• Возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык.
• До 5 интерактивных языков на проект.
• Тексты и графика, изменяющиеся с выбором соответствующего языка.
• Ввод текстовой информации только на английском языке.

Назначение

Панели операторов серии SIMATIC HMI Basic Panel могут использоваться для решения задач оперативного управления и мониторинга на уровне производственных машин и установок во всех областях промышленного производства, а также в системах автоматизации зданий.

Конструкция

SIMATIC HMI KTP400 Basic	SIMATIC HMI KTP700 Basic	SIMATIC HMI KTP700 Basic DP
Цветной широкоформатный сенсорный 4.3" TFT дисплей, 480 х 272 точки, 65536 цветов 4 программируемые клавишиВстроенный интерфейс PROFINET, 10/100 Мбит/сВстроенный интерфейс USB-Host	Цветной широкоформатный сенсорный 7" TFT дисплей, 800х 272 точек, 65536 цветов8 программируемых клавишВстроенный интерфейс PROFINET, 10/100 Мбит/сВстроенный интерфейс USB-Host	Цветной широкоформатный сенсорный 7" TFT дисплей, 800х 272 точек, 65536 цветов8 программируемых клавишВстроенный интерфейс MPI/PROFIBUS DP, до 12 Мбит/сВстроенный интерфейс USB-Host
IP65 с фронтальной и IP20 с остальных сторон корпуса

SIMATIC HMI KTP900 Basic	SIMATIC HMI KTP1200 Basic	SIMATIC HMI KTP1200 Basic DP
Цветной широкоформатный сенсорный 9” TFT дисплей, 800х 480 точек, 65536 цветов 8 программируемых клавишВстроенный интерфейс PROFINET, 10/100 Мбит/с Встроенный интерфейс USB-Host	Цветной широкоформатный сенсорный 12” TFT дисплей, 1280х 800 точек, 65536 цветов10 программируемых клавишВстроенный интерфейс PROFINET, 10/100 Мбит/сВстроенный интерфейс USB-Host	Цветной широкоформатный сенсорный 12” TFT дисплей, 1280х 800 точек, 65536 цветов10 программируемых клавишВстроенный интерфейс MPI/PROFIBUS DP, до 12 Мбит/сВстроенный интерфейс USB-Host
IP65 с фронтальной и IP20 с остальных сторон корпуса

Функции

• Формирование экранных изображений с использованием перманентных окон и шаблонов.
• Поля ввода-вывода для отображения и модификации технологических параметров.
• Кнопки для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с клавиатуры.
• Графика для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана. Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д.
• Векторная графика в среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.).
• Фиксированные тексты для маркировки функциональных клавиш, окон, полей, изображений, технологических параметров и т.д. с использованием шрифтов различного размера.
• Графики кривых и столбиковые диаграммы для отображения динамически изменяющихся параметров.
• Переключение языков: 5 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык. Вывод тестовой информации на экран на русском языке. Ввод текстовой информации только на английском языке.
• Вывод текстовой информации и графики в зависимости от выбранного языка.
• Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов промышленного производства:
  • Использование идентификаторов и паролей пользователей.
  • Определение прав доступа различных групп пользователей.
• Сигнальная система:
  • Дискретные сигналы тревоги.
  • Аналоговые сообщения.
  • Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения.
  • Хронология сообщений.
• Архивирование данных в USB Stick.
• Управление рецептурами.
• Тексты подсказок для экранных изображений, сообщений и переменных.
• Арифметические функции.
• Мониторинг граничных значений входных и выходных величин.
• Индикаторы для отображения состояний машины или установки.
• Планировщик задач для циклического выполнения функций.
• Использование шаблонов изображений.
• Разработка собственных шаблонов изображений.
• Простое обслуживание и конфигурирование:
  • Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave.
  • Загрузка конфигурации через MPI/PROFIBUS DP или PROFINET.
  • Автоматическая идентификация процессов загрузки.
  • Регулировка контрастности изображения и калибровка экрана.
  • Очистка экрана.
  • Работа без буферных батарей

Комплект поставки

• панель оператора соответствующего типа
• инструкция по монтажу панели оператора
• уплотнительная прокладка
• фиксаторы корпуса в рабочем положении
• съемный соединитель для подключения цепи питания
