Промышленный WiFi Siemens Scalance W

Компонеты SCALANCE W. Обзор

Одним из ключевых положений успеха на современном мировом рынке является обеспечение повсеместного доступа к информации. Мобильные устройства, подключаемые к сети через скоростные беспроводные каналы связи, позволяют решать эти задачи наиболее оптимально. Главное преимущество беспроводных решений – это возможность получения доступа к необходимой информации при нахождении вне своего рабочего места.

Для построения IWLAN (Industrial Wireless Local Area Network) предлагается широкий спектр программных и аппаратных ком-понентов, обеспечивающих возможность организации обмена дан¬ными через беспроводные каналы связи сетей Industrial Ethernet и PROFIBUS, работающие в диапазонах частот 2.4 и 5.0 ГГц:

• IWLAN точки доступа серии SCALANCE W7xx.
• IWLAN клиентские модули серии SCALANCE W7xx.
• Круговые и направленные антенны IWLAN различного назначения
• Программное обеспечение SINEMA Server для обслуживания IWLAN сетей

Их функционирование базируется на международных стандар-тах IEEE 802.11a/b/g/h/n.

Скорость обмена данными достигает 450 Мбит/с, что позволяет использовать IWLAN для развертывания крупных беспроводных сегментов в сетях автоматизации, обеспечивая обмен данными в реальном масштабе времени, интеграцию в системы распределенного ввода-вывода PROFINET IO, поддержку профиля PROFIsafe.

Область применения

• Автоматизированные транспортные средства и монорельсовые конвейеры: предотвращение износа подвижных скользя-щих контактов и обеспечение высокой гибкости в выборе маршрута движения за счет беспроводного обмена данными с транспортными средствами.
• Подъемные краны: высокая гибкость системы связи с подвижными частями крана независимо от их текущего расположения.
• Мобильные пульты управления: надежный вариант оперативного управления производством с поддержкой обмена данными с мобильными и стационарными установками, сокращение количества стационарно установленных пультов и панелей операторов.
• Беспроводный доступ к приборам полевого уровня для их тестирования и конфигурирования без необходимости перехода к соответствующему шкафу управления.
• Интерактивное выполнение сервисных операций: оперативное получение информации о состоянии оборудования из любой точки предприятия, дистанционное выполнение всех сервисных операций.
• Обмен данными с аппаратурой, расположенной на подвижных станциях: в контейнерах, на вращающихся машинах, на конвейерах и т.д.
• Беспроводное соединение стационарных сегментов сети и снижение расходов на переходы через автомобильные и железнодорожные дороги, реки, озера и т.д.
• Общественный транспорт (подземные и пригородные поезда, автобусы и т.д.): использование коммуникационных компонентов с высокими требованиями к стабильности работы в условиях сильных механических и климатических воздействий.
• оптимальные варианты построения систем радио связи с ог-раниченной выходной мощностью антенн в виде RCoax кабеля.

Особенности функционирования IWLAN

По функциональным возможностям модули SCALANCE W подразделяются на точки доступа и модули Ethernet клиента. Точки доступа подключаются к стационарным сетям Ethernet и поддерживают беспроводный обмен данными с мобильными станциями или стационарными объектами через IWLAN.

Каждая мобильная станция или удаленный стационарный объект комплектуется модулем Ethernet клиента. Через встроенный интерфейс Ethernet к такому модулю подключается от одного до восьми оконечных устройств, способных поддерживать обмен данными через каналы связи IWLAN.

Каждая точка доступа формирует радио поле, в пределах которого поддерживается беспроводный обмен данными. Характер формирования этого поля зависит от типа используемых антенн. Направленные антенны концентрируют радио поле в виде направленного луча. Протяженность такого канала связи может достигать 2 км. Отклонение за пределы направленного радио поля приводит к потере связи.

Такие антенны оказываются удобными для установки соединений “точка к точке” между стационарными объектами, расположенными по разные стороны автомобильных и железных дорог, на разных берегах рек и водоемов и т.д.

Круговые антенны формируют радио поле вокруг своей оси. Напряженность этого поля наиболее высока у оси антенны и снижается по мере удаления от нее. В помещениях надежная связь с точкой доступа обеспечивается в радиусе 30 м от антен-ны, на открытых пространствах – в радиусе до 200 м.

При необходимости поддержки беспроводной связи на больших территориях формируется инфраструктура радиосети с необходимым количеством точек доступа, формирующих сплошную зону радо охвата. Мобильные станции, перемещающиеся в пределах этой зоны, автоматически переключаются с одной точки доступа на другую.

В сетях с IEEE 802.11 – совместимыми компонентами время переключения мобильной станции с одной точки доступа на другую занимает несколько сот миллисекунд. Такой перерыв недопустим для систем, работающих в реальном масштабе времени. Точки доступа и модули Ethernet клиентов, поддерживающие функции быстрого роуминга (RR – Rapid Roaming), позволяют создавать системы беспроводной связи, работающие в реальном масштабе времени и имеющие предсказуемое время отклика. В такие системы можно интегрировать компоненты распределенных систем PROFINET IO, а также компоненты распределенных F-систем, использующих для обмена данными профиль PROFIs-afe. Механизм iPCF является расширением стандарта IEEE 802.11 и должен поддерживаться как точками доступа, так и соответствующими станциями.

Высокая степень защиты передаваемых данных обеспечивается поддержкой новейших механизмов защиты WPA2/IEEE 802.11i. Эти механизмы используют процедуру 128-битного шифрования, а также проверки авторизованного доступа к сетевым станциям. Для шифрования данных используется стандарт AES (Advanced Encryption Standard). Механизмы защиты данных поддерживаются встроенным программным обеспечением соответствующих устройств. Для обеспечения доступа к приборам возможно использование шифрования (HTTPS) и паролей (SSH). При развертывании виртуальных сетей VPN (Virtual Private Networks) допускается совместное использование продуктов серий SCALANCE S и SCALANCE W.

Диагностика и управление:

• Инструментальные средства Web-управления (HTTP/ HTTPS) для конфигурирования и диагностики системы связи с помощью стандартного Web браузера.
• Проектирование, конфигурирование, эмуляция работы и из¬мерения в радио сетях с помощью программного обеспечения AirMAGNET.
• Встроенные светодиоды индикации ошибок и состояний.
• Сигнализация об ошибках с использованием протокола SNMP или рассылка сообщений по каналам электронной почты.
• Сохранение параметров настройки в опциональном модуле памяти C-PLUG, замена модуля без повторного конфигури¬рования сети.

Точки доступа

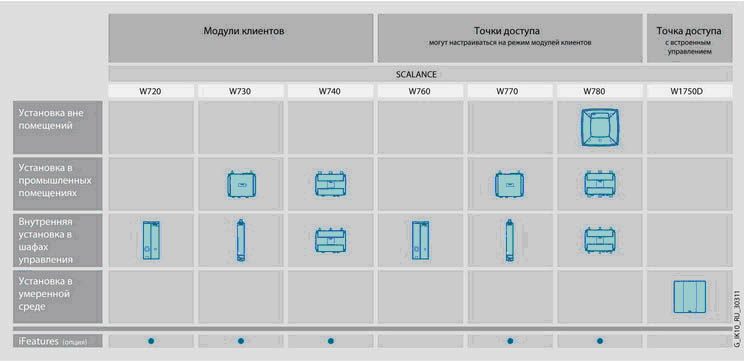

Точки доступа SCALANCE W780 выпускаются в виде трех семейств:

• SCALANCE W788 в металлических корпусах со степенью защиты IP65, предназначенные для установки вне шкафов управления.
• SCALANCE W786 в пластиковых корпусах со степенью защиты IP65, предназначенные для установки вне помещений и эксплуатации в тяжелых климатических условиях.
• SCALANCE W7xx в пластиковых корпусах со степенью защиты IP30, предназначенные для установки в шкафы управления или встраивания в аппаратуру.
• SCALANCE W778 в пластиковых корпусах со степенью защиты IP65, предназначенные для установки вне помещений и эксплуатации в тяжелых климатических условиях.

Различные модификации точек доступа имеют одну или две встроенных радио карты (интерфейсы IWLAN). По своим функциональным возможностям точки доступа с двумя интерфейсами IWLAN аналогичны двум точкам доступа с одним встроенным интерфейсам IWLAN.

В точках доступа и модулях Ethernet клиентов с внешними антеннами для работы каждого интерфейса IWLAN допускается установка до трех антенн. Если используется только одна антенна, то на свободный разъем подключения антенны устанавливается терминальный резистор TI795-1R.

Наружные антенны подключаются через устройство молниезащиты LP798-1PRO.

Точка доступа SCALANCE (802.11n)	W788-	W786-	W1750D-2IA
1 RJ45	2 RJ45	1 M12	2 M12	1 RJ45	2IA	2 RJ45	2 SFP	RJ45
RJ45
Тип	Точка доступа
Количество радио карт в одном модуле	1	2	1	2	1	2	1	2	2
Поддержка IEEE 802.11n	Есть	Есть	Есть
Поддержка IEEE 802.11ac	Нет	Нет	Есть
Поддержка быстрого роуминга	Нет	Нет
Напряжение питания:
питание через Ethernet (IEEE 802.3af)	=48 B	=48 B	=48 B
через соединитель M12	-	-	=19.2 … 28.8 В	-	-	-	-	-
через интегрированный блок питания	-	-	~100…240В; =12…24В	-
через терминальный блок	=19.2 … 28.8 В	-	=19.2 … 28.8 В	-
Степень защиты	IP30	IP65	IP20
Диапазон рабочих температур	-20 … +60 °C	-40 ... +60 °C	0 … +50 °C
Относительная влажность при +25 °C	90 %, допускается появление конденсата	100 %, допускается появление конденсата	90 %, без появления конденсата
Габариты, мм	200 х 158 х 79	251 х 251 х 72	210 х 210 х 57

Точка доступа SCALANCE (802.11n)	W761-1 RJ45	W774-1 RJ45	W774-1 M12 EEC	W778-1 M12
Пропускная способность (Мбит /с )	150	300	300	300
Количество радио карт в одном модуле	1	1	1	1
Количество поддерживаемых IP адресов	4	8	8	8
Поддержка IEEE 802.11n	Есть	Есть	Есть	Есть
Поддержка быстрого роуминга	Нет	Нет	Нет	Нет
Напряжение питания:	=19.2 … 28.8 В	=19.2 … 28.8 В	=19.2 … 28.8 В	=19.2 … 28.8 В
питание через Ethernet (IEEE 802.3af)	Нет	=48 В	=48 В	=48 В
резервированное питание	Нет	Есть	Есть	Есть
Степень защиты	IP20	IP30	IP30	IP65
Диапазон рабочих температур	0 … +55 °C	-20 ... +60 °C	-20 ... +60 °C	-20 ... +60 °C
Относительная влажность при +25 °C	97%	10…90 %	10…90 %	10…90 %

Клиентский модуль SCALANCE (802.11n)	W748-1 RJ45	W748-1 M12	W734-1	W722-1	W721-1	W738-1 M12
Пропускная способность (Мбит /с )	450	450	300	150	150	300
Количество радио карт в одном модуле	1	1	1	1	1	1
Количество поддерживаемых IP адресов	8	8	8	4	4	8
Поддержка IEEE 802.11a/b/g/h	Есть	Есть	Есть	Есть	Есть	Есть
Поддержка быстрого роуминга	Есть	Есть	Есть	Есть	Нет	Нет
Напряжение питания:
питание через Ethernet (IEEE 802.3af (at))	=48 (=50) В	=48 (=50) В	=48 В	-	-	=48 В
через соединитель M12	-	-	-	-	-	-
через терминальный блок	-	-	=19,2… =28,8 B	=19,2… =28,8 B	=19,2… =28,8 B	=19,2… =28,8 B
через опциональный блок питания	-	-	-	-	-	-
Степень защиты	IP65	IP65	IP30	IP20	IP20	IP65
Диапазон рабочих температур	-20 … +60 °C	-20 … +60 °C	-20 … +60 °C	0 … +55 °C	0 … +55 °C	-20 … +60 °C
Относительная влажность при +25 °C	90 %	100 %	97 %	10…90 %	10…90 %	97 %
Габариты, мм	200 х 176 х 79	200 х 176 х 79	26 х 147 х 127	50 х 114 х 74	50 х 114 х 74	26 х 147 х 127

Цены (со склада в Москве без НДС) и заказные номера

Наименование	Заказные номера
IWLAN точки доступа SCALANCE W	Офисная точка доступа W1750D-2IA RJ45, 2xIWLAN, до 2x4 встроенных антенны	IP20	6GK5750-2HX01-1AA0
W761-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна	IP20	6GK5761-1FC00-0AA0
W774-1 RJ45, 802.11n, 2xRJ45, 1xIWLAN, 2x24 VDC, до 2 внешних антенн	IP30	6GK5774-1FX00-0AA0
W774-1 M12,ECC 802.11n, 2xRJ45, 1xIWLAN, 2x24VDC, до 2 внешних антенн	IP30	6GK5774-1FY00-0TA0
W778-1 M12, 802.11n, 2x M12, 2xN-Connect внешние антенны	IP65	6GK5778-1GY00-0AA0
W786-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн	IP65	6GK5786-1FC00-0AA0
W786-2 RJ45, 802.11n, 1xRJ45, 2xIWLAN, до 6 внешних антенн	IP65	6GK5786-2FC00-0AA0
W786-2IA RJ45, 802.11n, 1xRJ45, 2xIWLAN, 6 внутренних антенн	IP65	6GK5786-2HC00-0AA0
W786-2 SFP, 802.11n, 1xSFP, 2xIWLAN, до 6 внешних антенн	IP65	6GK5786-2FE00-0AA0
W788-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн	IP30	6GK5788-1FC00-0AA0
W788-1 M12, 802.11n, 1xM12, 1xIWLAN, до 3 внешних антенн	IP65	6GK5788-1GD00-0AA0
W788-2 RJ45, 802.11n, 1xRJ45, 2xIWLAN, до 6 внешних антенн	IP30	6GK5788-2FC00-0AA0
W788-2 M12, 802.11n, 1xM12, 2xIWLAN, до 6 внешних антенн	IP65	6GK5788-2GD00-0AA0
W788-2 M12, ECC 802.11n, 1xM12, 1xIWLAN, до 6 внешних антенн	IP65	6GK5788-2GD00-0TA0
IWLAN модули Ethernet клиентов SCALANCE W	W721-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна, до 4 клиентов	IP20	6GK5721-1FC00-0AA0
W722-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, 1 внеш антенна, до 4 клиентов (с iFeatures)	IP20	6GK5722-1FC00-0AA0
W734-1 RJ45, 802.11n, 2xRJ45, 1xIWLAN, 2X=24В, до 2 внешних антенн	IP30	6GK5734-1FX00-0AA0
W738-1 M12, 802.11n, 2xM12, 1xIWLAN, до 2 внешних антенн, до 8 клиентов	IP65	6GK5738-1GY00-0AA0
W748-1 RJ45, 802.11n, 1xRJ45, 1xIWLAN, до 3 внешних антенн, до 8 клиентов	IP30	6GK5748-1FC00-0AA0
W748-1 M12, 802.11n, 1xM12, 1xIWLAN, до 3 внешних антенн, до 8 клиентов	IP65	6GK5748-1GD00-0AA0
Съемный носитель C-PLUG для хранения параметров конфигурации и данных	6GK1 900-0AB00
KEY-PLUG	KEY-PLUG W740 съемный модуль памяти для активации IFEATURES для SCALANCE W	6GK5907-4PA00
KEY-PLUG W780 съемный модуль памяти для активации IFEATURES для SCALANCE W	6GK5907-8PA00
IWLAN точка доступа для использования с контроллером SCALANCE WLC / Enterasys	SCALANCE W788C-2, 802.11n, 2xIWLAN	RJ45, до 6 внешних антенн, 1xRJ45	IP30	6GK5788-2FC00-1AA0
M12, до 6 внешних антенн, 1xM12	IP65	6GK5788-2GD00-1AA0
M12, ECC до 6 внеш. антенн, 1xM12	IP65	6GK5788-2GD00-1TA0
SCALANCE W786C-2, 802.11n, 2xIWLAN	RJ45, до 6 внешних антенн, 1xRJ45	IP30	6GK5786-2FC00-1AA0
SFP, до 6 внешних антенн, 1xRJ45	IP30	6GK5786-2FE00-1AA0
SCALANCE W786C-2IA, 802.11n, 2xIWLAN	RJ45, 6 внутренних антенн, 1xRJ45	IP65	6GK5786-2HC00-1AA0
Монтажный комплект	MS1: для установки SCALANCE W786C-2 / W746 на стену, на профильную шину DIN или S7-300	6GK5798-8MG00-0AA0
Адаптер для монтажа SCALANCE W788 M12 / W788 RJ45 на шину DIN, 3 шт. в упаковке	6GK5798-8ML00-0AB3
IWLAN RCoax кабель	2,4 ГГц	цена за 1м	6XV1875-2A
5 ГГц	цена за 1м	6XV1875-2D
IWLAN RCoax антенна	ANT792-4DN, 2,4 ГГц, гнездо N типа	6GK5792-4DN00-0AA6
ANT793-4MN, 5 ГГц, гнездо N типа	6GK5793-4MN00-0AA6
Аксессуары IWLAN RCoax системы	N-разъем для монтажа на кабель	6GK5798-0CN00-0AA0
Терминальное оконечное сопротивление 50 Ом	TI795-1N для IWLAN RCoax системы	6GK5795-1TN00-1AA0
TI795-1R для R-SMA	3 шт.	6GK5795-1TR10-0AA6
Сопротивление 10 дБ	6GK5798-0AP00-4CA0
N-разветвитель мощности, 2 вывода	6GK5798-0SN00-0EA0
N-соединитель, штекер-штекер	6GK5798-0CP00-1AA0
Инструмент зачистки RCoax кабеля	6GK1 901-1PH00
Держатель RCoax кабеля 1/2"	10 шт.	6GK5798-8MB00-0AC1
100 шт.	6GK5798-8MB00-0AM1
Шайба с резьбой для держателя RCoax, M6	10 шт.	6GK5798-8MC00-0AC1
100 шт.	6GK5798-8MC00-0AM1
Прокладка 85 мм для держателя кабеля	10 шт.	6GK5798-8MD00-0AC1
100 шт.	6GK5798-8MD00-0AM1
Антенный вывод для точек доступа в шкафах управления, N разъем/N разъем	1 шт.	6GK5798-2PP00-2AA6
Антенный вывод для точек доступа в шкафах управления, SMA разъем/N разъем	1 шт.	6GK5798-0PT00-2AA0
Разъем М12 для подключения источника питания к SCALANCE W7хх/ X208PRO	со стороны точки доступа,	3 шт.	6GK1 907-0DC10-6AA3
со стороны БП	3 шт.	6GK1 907-0DB10-6AA3

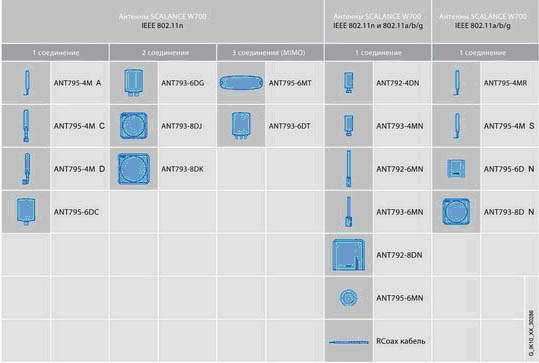

Внешние круговые антенны	монтаж на корпус модуля SCALANCE W700	ANT795-4MC, 2.4/5 ГГц, гнездо N типа, 3 шт. в компл.	IP65		6GK5795-4MC00-0AA3
ANT795-4MD, 2.4/5 ГГц, гнездо N типа, 3 шт. в компл.	IP65		6GK5795-4MD00-0AA3
ANT795-4MA, 2.4/5 ГГц, R-SMA, с шарниром, 3 шт. в компл.	IP30		6GK5795-4MA00-0AA3
настенный или мачтовый монтаж	ANT792-6MN, 2.4 ГГц, гнездо N типа, до 200 м + TI795-1R	IP65		6GK5792-6MN00-0AA6
ANT793-6MN, 5.0 ГГц, гнездо N типа, до 200 м + TI795-1R	IP65		6GK5793-6MN00-0AA6
установка на крышу	ANT795-6MN, 2.4/5 ГГц, гнездо N типа, до 200 м + TI795-1R	IP65		6GK5795-6MN10-0AA6
ANT795-6MT, 2.4/5 ГГц, 3 x QMA, MIMO, до 200 м + монтажная скоба	IP65		6GK5795-6MT00-0AA0
Внешние направленные антенны	ANT795-6DC, 2.4/5 ГГц, гнездо N типа, -40 … +80 °C	IP65		6GK5795-6DC00-0AA0
ANT793-6DG, 5 ГГц, 2 гнезда N типа, -40 … +80 °C	IP65		6GK5793-6DG00-0AA0
ANT793-6DT, 5 ГГц, 3 x QMA, MIMO, -40 … +80 °C	IP65		6GK5793-6DT00-0AA0
ANT792-8DN, 2.4 ГГц, гнездо N типа, до 1000 м + TI795-1R	IP65		6GK5792-8DN00-0AA6
ANT793-8DJ, 5.0 ГГц, 2 гнезда N типа, -40 … +70 °C	IP65		6GK5793-8DJ00-0AA0
ANT793-8DK, 5.0 ГГц, 2 гнезда N типа, до 1200 м , -45 … +70 °C	IP65		6GK5793-8DK00-0AA0
Устройство молниезащиты для антенн, установленных вне помещений	LP798-1N	6GK5798-2LP00-2AA6
Монтажный комплект для установки антенны ANT 795-6MN под потолком / крышей	6GK5795-6MN01-0AA6
	LP798-2N	6GK5798-2LP10-2AA6
Гибкий коаксиальный кабель	R-SMA штекер/SMA штекер, для подключения модуля IWLAN/PB Link PN IO к компонентам с соединителями R-SMA и SMA, длина	0.3 м	6XV1 875-5DE30
2.0 м	6XV1 875-5DH20
N штекер/R-SMA штекер, для подключения RCoax кабеля или внешней антенны к точке доступа SCALANCE W, с соединителями N-типа и R-SMA, длина	0.3 м	6XV1 875-5CE30
1 м	6XV1 875-5CH10
2 м	6XV1 875-5CH20
5 м	6XV1 875-5CH50
N штекер/N штекер, для гибкого соединения двух RCoax кабелей, с двумя соединителями N-типа, длина	1 м	6XV1 875-5AH10
2 м	6XV1 875-5AH20
5 м	6XV1 875-5AH50
QMA штекер/N штекер, для подключения внешней MIMO антенны с QMA разъемами к гибкому коаксиальному кабелю, с соединителями QMA и N-типа, 3 шт., длина	1 м	6XV1 875-5JH10
