Частотные преобразователи Siemens Sinamics G120X

SINAMICS G120X: Идеальное решение для Инфраструктуры Вода (насосных и вентиляторных применений)

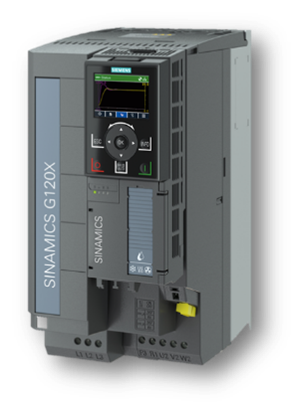

	Типоразмер C, IP20/ UL Open Type
	Новый SINAMICS G120X разработан с расширенными функциями для Воды и водоподготовки в среднем сегменте
	Предлагает широкий диапазон мощностей от 0,75 до 630 кВт различных классов питающего напряжения и степени защиты
	Оптимальное решение благодаря концепции «из коробки», быстрого ввода в эксплуатацию и чрезвычайно простому управлению

Хотите ли вы систему, которую всегда легко настроить? У нас есть ответ!

Экономия времени и простота благодаря интуитивно понятным пользовательским интерфейсам

Особенности

• Единая концепция до 630кВт
• Компактный, предварительно сконфигурированный привод, готовый к работе
• Панель оператора позволяет легко идентифицировать неисправности и аварийные сообщения

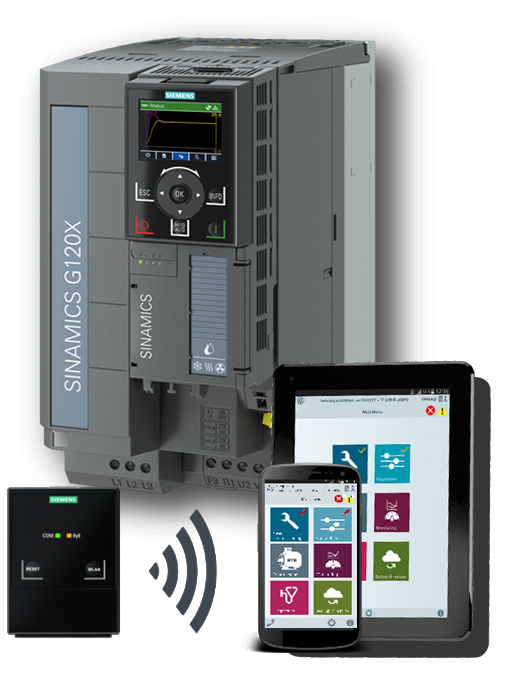

• Модуль Smart Access (Wi-Fi) позволяет легко настраивать на расстоянии до 50м

Решение

	Наш SINAMICS G120X …
	…и сразу готов к работе: из коробки
	…имеет дружественные интерфейсы и улучшенную настройку
	…может быть легко настроен с помощью аксессуаров и компонентов от одного поставщика

Важны ли для вас экономичность, высокое качество и надёжность? У нас есть ответ!

Снижение затрат благодаря гибкой и эффективной работе

Особенности

• Встроенный дроссель звена постоянного тока обеспечивает снижение гармоник (IEC 61000-3-12)
• Гибкая работа высокоэффективных двигателей для обеспечения большей экономии электроэнергии
• 3C3 покрытие + расширенные рабочие температуры от -20^oC до 45/60^oC включая работу в суровых условиях эксплуатации

Решение

	Наш SINAMICS G120X …
	…с пользой к энергосистеме с низким влиянием на качество электроэнергии
	…работа с высокоэффективными моторами: PMSM + SRM
	…имеет возможность работать в суровых условиях

* PMSM: Синхронный двигатель с постоянными магнитами

* SRM: Синхронно-реактивный мотор

Вам нужно комплексное коммуникационное решение? У нас есть ответ!

Последовательное общение со всей вашей системой

Особенности

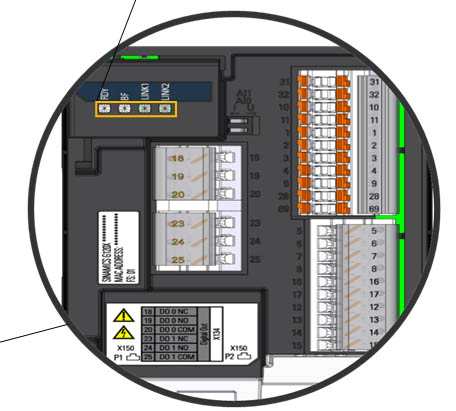

• Клеммы входов / выходов являются подключаемыми и оптимизированы для обеспечения лёгкого подключения
• Стандартное подключение 24 В (выходное напряжение как питание)
• PCS7 распределённая система управления и совместимость с инженерными продуктами

Решение

	Наш SINAMICS G120X …

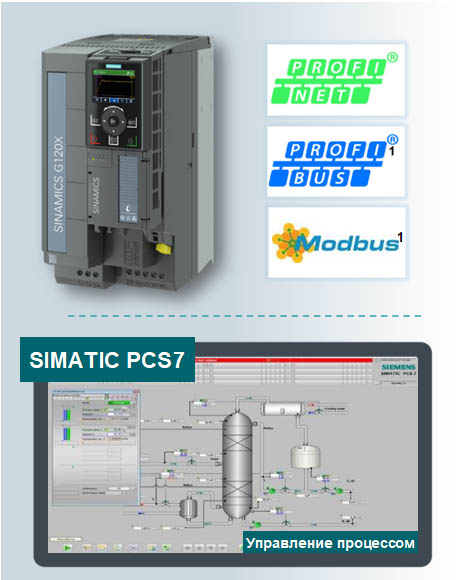

	…предлагает PROFINET, Profibus1, EtherNet/IP & Modbus RTU как встроенные протоколы связи
	…позволяет просто подключить ПЛК как стандарт
	…совместим с PCS 7 распределённой системой управления1 и инженерными продуктами

Хотите привод, специализированный для вашей отрасли и применения? У нас есть ответ!

Оптимизирован для Водоподготовки и Водоотведения

Особенности

• Встроенный дроссель звена постоянного тока уменьшает негативное воздействие на питающую сеть

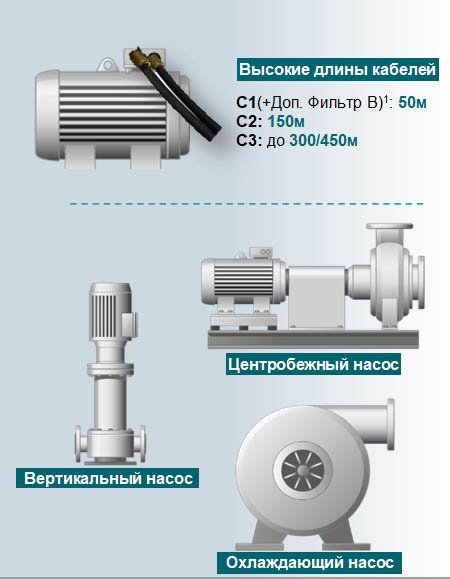

• C1+C2 ЭМС и более высокие длины кабелей до 450м
• Экстренный останов через STO SIL3 на аппаратном уровне
• Перегрузочная способность: 110%/60c или 135%/3c; HO: 150%/60c

Решение

	Наш SINAMICS G120X …
	…может быть использован в 1й и 2й окружение
	…обеспечивает соответствие ЭМС при большой длине кабеля
	…предлагает вариантов степени защиты1 для использования без шкафа управления

SINAMICS G120X предлагает комплексную отраслевую функциональность, создавая добавленную стоимость

Типоразмер C с Модулем веб-сервера SAM

	Особенности / Функции	Преимущества
Сразу готов к работе” – Готовый преобразователь, который готов к пуску (от 0,75 кВт до 630 кВт)	Снижение затрат и усилий для: заказа (1 заказной код), доставка и ввод в эксплуатацию
Понятный пользовательский интерфейс SAM и IOP-2	Быстрый и удобный ввод в эксплуатацию
3C3 покрытие + работа от -20oC до 45…60oC (с уменьш. мощности)	Готовность работы в суровых условиях (например, едкие газы)
ЭМС (C1 + C2) и встроенный дроссель звена постоянного тока	Снижение негативного влияние на сеть и более высокие длины выходных кабелей
Безопасно отключённый момент SIL 3 (на аппаратном уровне)	Уменьшение электромеханических компонентов и соответствие стандарту
Совместим с SINAMICS connect и TIA Portal через GSD-файлы	Подходит для Детализации и для облавных решений Работа с ПЛК (как стандарт)
Съёмные I/O клеммы и опционально ремонтный выключатель (IP55)	Простая установка, обслуживание и плановый ремонт

The G120X предлагает различные степени защиты с единым системным подходом до 630 кВт

Напряжение / мощность

• 3AC200 – 230В (0,75 – 55 кВт)
• 3AC380 – 480В (0,75 – 560 кВт)
• 3AC500 – 690В (3 – 630 кВт)

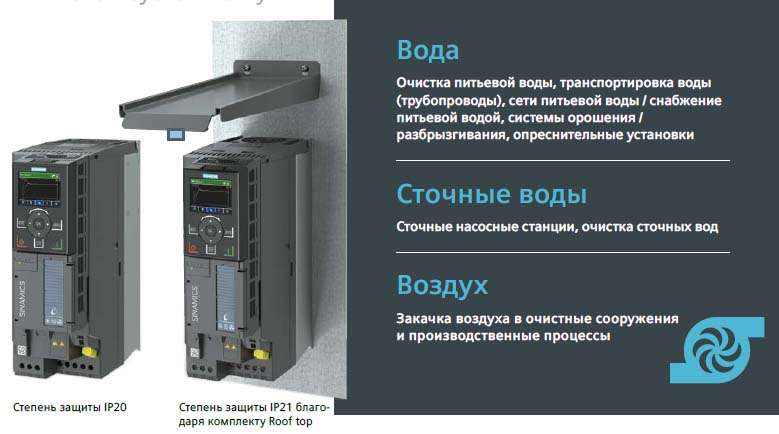

IP20 /IP21 компл.2,3/ IP20 вариант с выносным вентилятором компл. UL open type Мощность: 0,75 – 560 кВт

(IP21 UL-type 1) Мощность: 0,75 – 132 кВт

(IP55 UL-type 12) Мощность: 0,75 – 132 кВт

Опции

• SD-карта
• IP21 roof top комплект
• IP20 вариант с выносным вентилятором
• I/O доп. модуль
• Фильтр класса B
• Пассивный фильтр гармоник
• Выходной дроссель
• Синусный фильтр
• du/dt-фильтр

SINAMICS G120X. Технические данные – Диапазон мощностей

Обзор данных	G120X	Обзор данных	G120X
Напряжение / мощность	3AC 200 – 230В -20%/+10%	0,75 – 55 кВт	Гармоники	Встроенный дроссель звена постоянного тока, в соответствии с IEC 61000-3-12
3AC 380 – 480В -20%/+10%	0,75 – 560 кВт	Звено постоянного тока	Возможность подключения внешних тормозных блоков
3AC 500 – 690В -20%/+10%	3 – 630 кВт	ЭМС согласно EN 61800-3	C1 – Общественный	50м для Типоразмеров A-G (IP20/ UL open type с внешним Фильтром класса B)
Перегрузка	110%/60с или 135%/3с; HO: 150%/60с	C2 – Общественный, промышленный	150м для Типоразмера A-G
Рабочие температуры	-20°C до 45/ 60°C (пон. мощности)	C3 – Промышленный	100м для Типоразмера H-J
Степень защиты	IEC:	NEMA:	Промышленный (без фильтра)	до 450m (неэкранированный кабель)
IP20/21	UL open type
IP21	UL type 1
IP55	UL type 12

SINAMICS G120X. Технические данные – Интерфейсы связи, опции

Светодиоды для индикации состояния работы и связи

Обзор данных	G120X
Входы / Выходы / Интерфейсы связи	6 DI, 2 DO (релейных) 2 AI: 0 – 10В, 0/4 – 20мА 1 AO: 0 – 10В, 0/4 – 20мА 1 вход для PTC/KTY/Pt1000 датчиков PROFINET, EtherNet/IP Modbus RTU, USS, BACnet MS/TP PROFIBUS DP
Опции	SD-карта IP21 roof top опция/ FS A-G IP20 PT-kit как опция / FS A-G I/O Внешний модуль module Smart Access модуль Входные и выходные фильтры
I/O Внешний модуль	2DI, 2AO, 4DO (релейных), 2x Pt1000 или Ni1000
Клеммы	1.5 мм2 кабель на зажим, вставной 1 штекер с двойными зажимами
Стандарты	CE, UL, cUL, EAC, KC, RCM

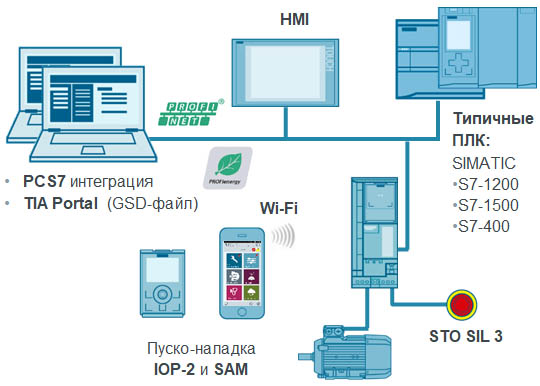

SINAMICS G120X Системная интеграция предлагает 3 основных преимущества

Системные преимущества

	Наш SINAMICS G120X …
	Сертифицированная интегрированная безопасность STO SIL 3 HW помогает обеспечить защиту персонала, оборудования и процессов.
	Простой ввод в эксплуатацию и настройка через SAM или IOP-2 + Высокая производительность с PROFINET и PROFIenergy
	Мощный инжиниринг и управление данными через PCS71 + TIA Portal - простота использования с фалом GSD

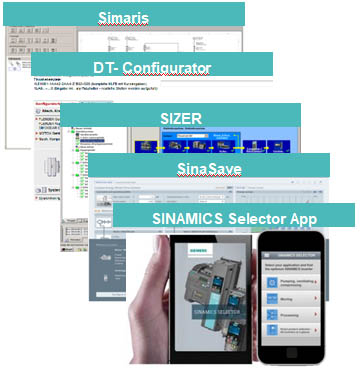

SINAMICS G120X интегрирован в инструментов, позволяющих его легко выбирать и настраивать

	Доступные продукты
Simaris	Позволяет вычислять и измерять нагрузки сеть
DT- Configurator	Позволяет выполнить побор удобно (в режиме on-line)
SIZER	Пошаговый выбор конфигурации опираясь на механическую систему
SinaSave	Определяет потенциал энергосбережения и окупаемость
SINAMICS Selector App	Позволяет быстро и легко выбирать с помощью мобильного телефона

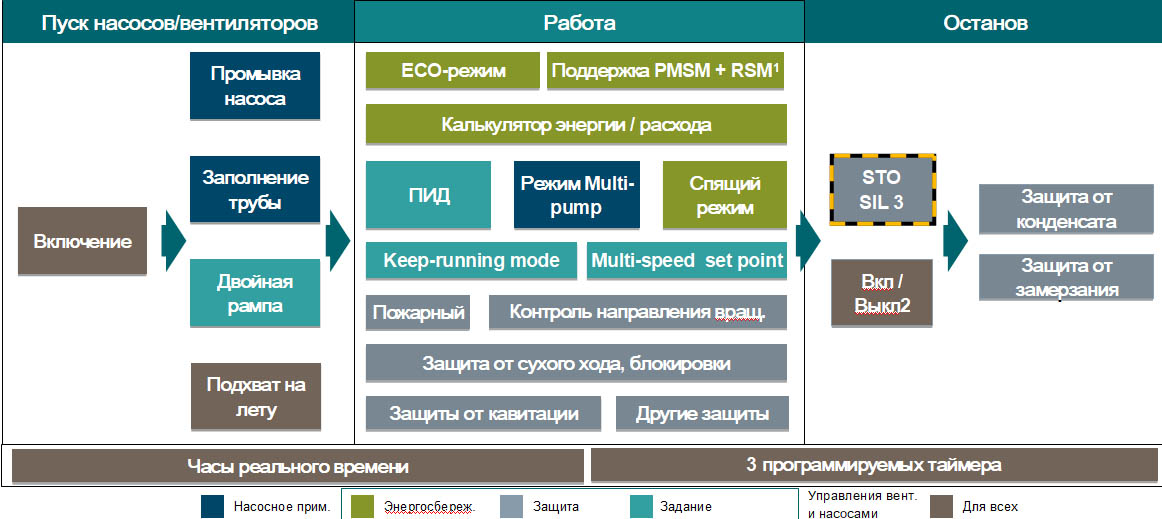

SINAMICS G120X обеспечивает идеальное управление насосами и вентиляторами, обеспечивая энергосбережение и защиту

Широкий спектр Сервисный услуг предлагается в течение всего жизненного цикла продукта SINAMICS G120X

Техническая поддержка Техническая и Онлайн поддержа (телефон / эл.почта / чат) Siemens Industry Online Support APP

Гарантия Стандартно: 24месяца + 6месяцев при регистрации продукта

Запчасти и ремонт, полевой сервис Внутренний ремонт Типоразмеры A – G с предложением срочного ремонта Ремонт на стороне клиента Типоразмеры H - J Полевой сервис по всему миру Стандартизированные зап.части

Услуги отдела Сервиса Цифровой сервис Обучения Лок. сервисные контракты Расширенная гарантия (опция): + 3 года расширение + 5 лет расширение

SINAMICS G120X. Специализированное решение для насосов и вентиляторов

		Единая концепция до 630 кВт с различными вариантами защиты IP
	Простая настройка и оптимизированный пользовательский интерфейс
	Надёжная конструкция позволяет работать в суровых условиях
	ЭМС-совместимость и длинные кабели без выходных дросселей
	Встроенная функция безопасности STO SIL 3 (аппаратные средства)

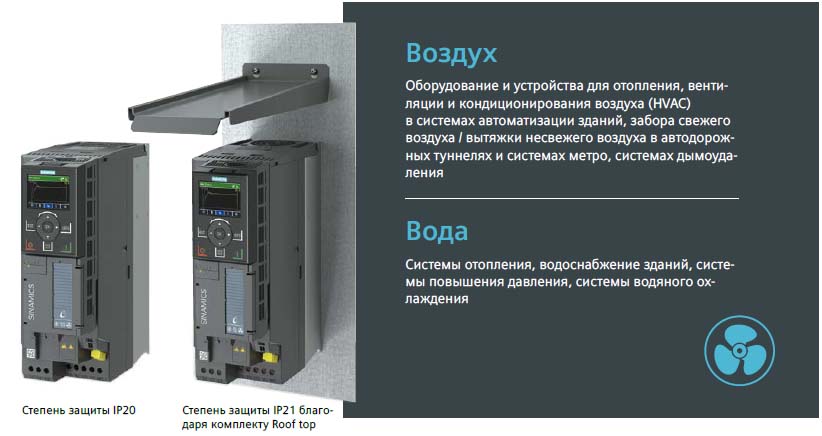

SINAMICS G120X Повелитель стихий в области автоматизации зданий

Заставьте стихию работать на себя

Вода и воздух – мощные природные силы. Управление ими дает большие возможности для достижения более высокого качества жизни, более рационального использования природных ресурсов и лучшего будущего. Преобразователи частоты играют важную роль, когда речь идет об использовании сил природы в общих интересах. Серия SINAMICS G120X является новым дополнением к семейству преобразователей частоты SINAMICS. Серия специализируется на управлении двигателями, которые качают воду или приводят в движение воздух, и отличается простотой, надежностью и эффективностью.

Благодаря SINAMICS G120X вы управляете стихиями. Как вы используете их силу?

Оптимизирован для применений инфраструктуры – справляется с любой задачей

Каждый сектор и каждое применение имеет свои специфические требования. SINAMICS G120X оптимизирован для применения в насосах и вентиляторах в секторе инфраструктуры. Обладая диапазоном мощности от 0,75 кВт до 630 кВт, эта новая серия может справиться с любой задачей. Еще один плюс: SINAMICS G120X может работать с любым двигателем, но наиболее эффективно с синхронно-реактивными двигателями Siemens.

Простой, надежный и имеет большой потенциал для использования в будущем

Серия SINAMICS G120X предлагает именно те функции, которые требуются при работе над инфраструктурными проектами. Пользователи устройства получают все необходимое, чтобы использовать силу природных сред на всеобщее благо.

SINAMICS G120X – простой в использовании

• Легко выбрать и заказать: один заказной код, который выбирается с помощью Siemens Drive Technology Configurator
• «Готов к работе прямо из коробки», просто достать из коробки и включить
• Простая интеграция в существующее применение
• Простое подключение к Modbus RTU1, USS1, PROFINET, EtherNet/IP, PROFIBUS1

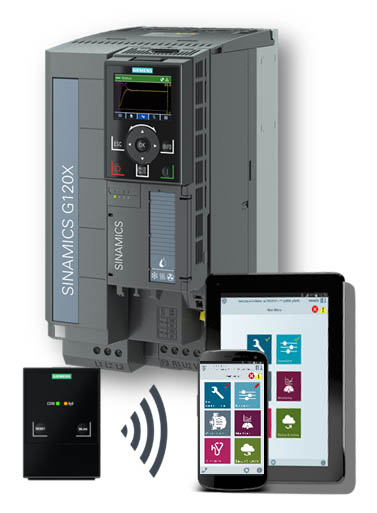

• Простая настройка с помощью Модуля веб-сервера и Интеллектуальной панели оператора IOP-2
• Простое подключение к облаку с помощью SINAMICS CONNECT 300
• Простое обслуживание

SINAMICS G120X – надежный и прочный

• Стабильная работа при любых условиях сети благодаря встроенному дросселю звена постоянного тока
• Соответствует EMC категории C2 (опционально C1)
• Диапазон рабочих температур от -20°С до + 60°С
• Прочная конструкция, соответствующая IP20
• Доступна защита IP21 (ветикально капающая вода не должна нарушать работу устройства)
• Двойная лакировка плат (как стандарт), тройная лакировка плат 3С3 (опционально)

Все устройства этой серии являются стандартными и бесперебойными, когда речь заходит о напряжениях питания и сетей, и предназначены для экономичной и ресурсосберегающей эксплуатации. Компактная конструкция позволяет экономить место в электрошкафу. С преобразователями частоты SINAMICS G120X можно использовать кабели двигателя длиной до 150 м (с EMC C2), для чего не требуется дополнительный выходной дроссель. Встроенная функция безопасности STO сертифицирована в соответствии с SIL 3.

SINAMICS G120X также готов к цифровым технологиям: для визуализации и анализа состояния преобразователя частоты и двигателя можно подключиться к облаку с помощью SINAMICS CONNECT 300. Используя приложение MindSphere Analyze MyDrives, вы также можете получить ценные данные для оптимизации ваших процессов и стратегии обслуживания. Ввод в эксплуатацию выполняется очень просто с помощью Модуля веб-сервера (WI-FI) и Интеллектуаьной панели оператора IOP-2, оптимизированную для работы с насосами и вентиляторами.

SINAMICS G120X – действительно эффективный

Специфические функции сектора

• Функция автоподхвата сокращает время запуска после кратковременного сбоя
• Функция автоматического перезапуска после сбоя питания
• Пожарный режим поддерживает работу вентилятора для систем дымоудаления или аварийной вентиляции
• Возможность работы с несколькими насосами (ступенчатая система) позволяет управлять группой насосов при помощи лишь одного преобразователя частоты.
• Критические скорости двигателя могут быть пропущены во избежание вибрации и преждевременного износа
• Часы реального времени для автономной работы с контролем времени и регистрация времени возникновения сообщений об ошибках и аварийных сигналах

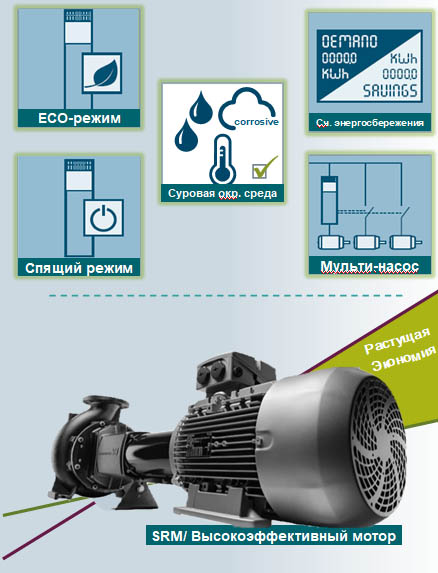

Энергоэффективность

• Эффективность >98%
• Режим ECO обеспечивает наилучшую производительность и минимальные потери при низких динамических нагрузках, а также оптимизирует выходную мощность
• Функция байпаса переключает двигатель между преобразователем частоты и работой от линии, чтобы уменьшить потребление энергии
• Энергосберегающий режим автоматически выключает и включает двигатель для экономии энергии и снижения износа
• Гибкость при выборе двигателя: для достижения еще большей энергоэффективности можно выбрать высокоэффективные двигатели

Заказ SINAMICS G120X – проще, чем когда-либо

Вы можете легко выбрать конфигурацию и заказать весь привод, используя всего один номер заказа из 16 цифр. Следующая структура показывает, как сконфигурировать SINAMICS G120X для точного соответствия вашим требованиям. Ваш привод будет доставлен в собранном виде и может быть введен в эксплуатацию немедленно

Технические данные

Напряжение / диапазон мощности / частота	3AC 380 В – 480 В, -20% / + 10%, 0,75–560 кВт 3AC 500 В – 690 В, -20% / + 10%, 3–630 кВт 47 / 63 Гц +/-5%
Перегрузочная способность	110% / 60 с (+ форсаж); HO1: 150% / 60 с
Степень защиты	IP20, IP21 (благодаря комплекту Roof top)
Температура окружающей среды	от -20 °C до 45 °C (до 60 °C с ухудшением характеристик)
Охлаждение	Вентилятор, сквозной монтаж IP20 (опция)
Соответствие требованиям ЭМС	EN 61800-3 Категория C2/C3 (со встроенным фильтром ЭМС), C1 дополнительно
Гармоники	Встроенный дроссель звена постоянного тока, FSA-G, IEC 61000-3-12
Длина кабеля двигателя	Фильтр ЭМС Класса C2 (FSA-G): 150 м; C3 (FSH-J): 100 м; Без ЭМС-фильтра: до 300/450 м
Входы/выходы	6DI, 2DO (реле), 2AI [0 – 10 В; 0/4 – 20 мА], 1AO [0–10 В, 0 / 4–20 мА], 1 вход для датчика двигателя PTC / KTY / Pt1000
Модуль расширения входов-выходов	2DI, 2AO, 4DO (реле), 1 x Pt1000, 1 x Ni1000
Режимы управления	V/f (линейная или квадратичная характеристика, FCC, ECO), векторное управление без обратной связи по скорости (SLVC)
Энергетические функции	Режим ECO, режим гибернации, байпас, калькулятор расхода энергии
Функции	Фиксированное заданное значение скорости, ПИД-регулятор, специализированные функции (режим очистки, режим заполнения трубы, пожарный режим и т. д.)
Функция безопасности	STO SIL 3 HW через клеммы
Торможение	Блок торможения постоянным током, который можно подключить
Коммуникации	PROFINET, PROFIBUS, EtherNet/IP, Modbus RTU, USS, BACnet MS / TP3, Wi-Fi через модуль веб-сервера SINAMICS G120 Smart Access
Стандарты	EAC, CE, UL, cUL, KC4, C-Tick

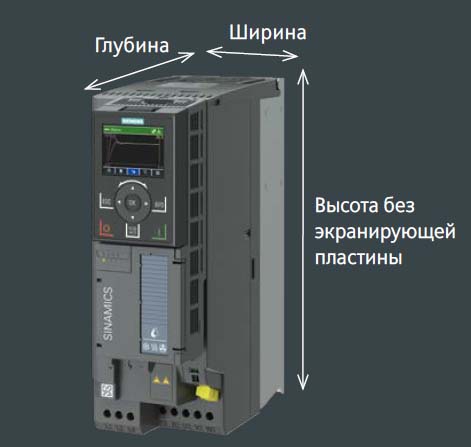

Габаритные размеры

Типоразмер корпуса	Диапазон мощности, кВт 380-480 В	Ширина, мм	Высота, мм без экрани- с экраниру-рующей ющей пластины пластиной	Глубина, мм
FSA	0.75-3	73	238	316.5	209
FSB	4-7,5	100	292	382.5	209
FSC	11-15	140	312	408	209
FSD	18.5-37	200	472	707.5	237
FSE	45-55	275	551	850	237
FSF	75-132	305	709	966	357
FSG	160-250	305	1000	1257	357
FSH	315-400	548	1695	—	393
FSJ	450-560	801	1621	—	393
FS A-G	Возможен монтаж вплотную без промежуточного пространства
FS H, J	Между приводами должно быть расстояние 30 мм

Инструмент выбора Siemens Drive Technology Configurator

Вы также можете заказать преобразователи частоты SINAMICS G120X с помощью Siemens Drive Technology Configurator в Интернете. Конфигуратор поможет вам выбрать лучшую версию продукта для вашего применения. Ссылка на Drive Technology Configurator: siemens.com/dt-configurator

SINAMICS G120X Повелитель стихий в области водоподготовки и водоотведения

Заставьте стихию работать на себя

Вода и воздух – мощные природные силы. Управление ими дает большие возможности для достижения более высокого качества жизни, более рационального использования природных ресурсов и лучшего будущего. Преобразователи частоты играют важную роль, когда речь идет об использовании сил природы в общих интересах. Серия SINAMICS G120X является новым дополнением к семейству преобразователей частоты SINAMICS. Серия специализируется на управлении двигателями, которые качают воду или приводят в движение воздух, и отличается простотой, надежностью и эффективностью.

Благодаря SINAMICS G120X вы управляете стихиями. Как вы используете их силу?

Оптимизирован для применений инфраструктуры – справляется с любой задачей

Каждый сектор и каждое применение имеет свои специфические требования. SINAMICS G120X оптимизирован для применения в насосах и вентиляторах в секторе инфраструктуры. Обладая диапазоном мощности от 0,75 кВт до 630 кВт, эта новая серия может справиться с любой задачей. Еще один плюс: SINAMICS G120X может работать с любым двигателем, но наиболее эффективно с синхронно-реактивными двигателями Siemens.

Простой, надежный и имеет большой потенциал для использования в будущем

Серия SINAMICS G120X предлагает именно те функции, которые требуются при работе над инфраструктурными проектами. Пользователи устройства получают все необходимое, чтобы использовать силу природных сред на всеобщее благо.

SINAMICS G120X – простой в использовании

• Легко выбрать и заказать: один заказной код, который выбирается с помощью Siemens Drive Technology Configurator
• «Готов к работе прямо из коробки», просто достать из коробки и включить
• Простая интеграция в существующее применение

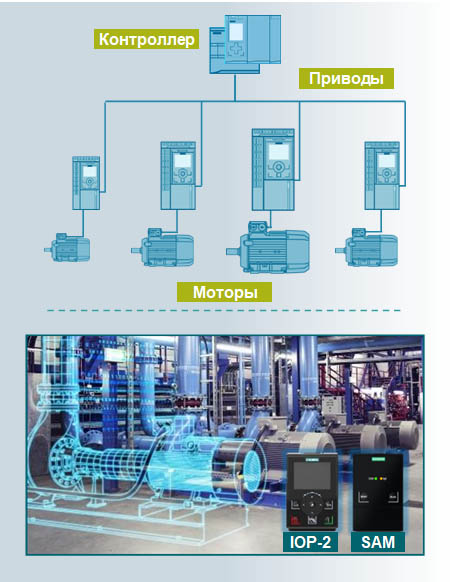

• Простое подключение к Modbus RTU1, USS1, PROFINET, EtherNet/IP, PROFIBUS1
• Простая настройка с помощью Модуля веб-сервера и Интеллектуальной панели оператора IOP-2
• Простое подключение к облаку с помощью SINAMICS CONNECT 300
• Простое обслуживание

SINAMICS G120X – надежный и прочный

• Стабильная работа при любых условиях сети благодаря встроенному дросселю звена постоянного тока
• Соответствует EMC категории C2 (опционально C1)
• Диапазон рабочих температур от -20°С до + 60°С
• Прочная конструкция, соответствующая IP20
• Доступна защита IP21 (ветикально капающая вода не должна нарушать работу устройства)
• Двойная лакировка плат (как стандарт), тройная лакировка плат 3С3 (опционально)

Все устройства этой серии являются стандартными и бесперебойными, когда речь заходит о напряжениях питания и сетей, и предназначены для экономичной и ресурсосберегающей эксплуатации. Компактная конструкция позволяет экономить место в электрошкафу. С преобразователями частоты SINAMICS G120X можно использовать кабели двигателя длиной до 150 м (с EMC C2), для чего не требуется дополнительный выходной дроссель. Встроенная функция безопасности STO сертифицирована в соответствии с SIL 3.

SINAMICS G120X также готов к цифровым технологиям: для визуализации и анализа состояния преобразователя частоты и двигателя можно подключиться к облаку с помощью SINAMICS CONNECT 300. Используя приложение MindSphere Analyze MyDrives, вы также можете получить ценные данные для оптимизации ваших процессов и стратегии обслуживания. Ввод в эксплуатацию выполняется очень просто с помощью Модуля веб-сервера (WI-FI) и Интеллектуаьной панели оператора IOP-2, оптимизированную для работы с насосами и вентиляторами.

SINAMICS G120X – действительно эффективный

Специфические функции сектора

• Функция автоподхвата сокращает время запуска после кратковременного сбоя
• Функция автоматического перезапуска после сбоя питания
• Пожарный режим поддерживает работу вентилятора для систем дымоудаления или аварийной вентиляции
• Возможность работы с несколькими насосами (ступенчатая система) позволяет управлять группой насосов при помощи лишь одного преобразователя частоты.
• Критические скорости двигателя могут быть пропущены во избежание вибрации и преждевременного износа
• Часы реального времени для автономной работы с контролем времени и регистрация времени возникновения сообщений об ошибках и аварийных сигналах

Энергоэффективность

• Эффективность >98%
• Режим ECO обеспечивает наилучшую производительность и минимальные потери при низких динамических нагрузках, а также оптимизирует выходную мощность
• Функция байпаса переключает двигатель между преобразователем частоты и работой от линии, чтобы уменьшить потребление энергии
• Энергосберегающий режим автоматически выключает и включает двигатель для экономии энергии и снижения износа
• Гибкость при выборе двигателя: для достижения еще большей энергоэффективности можно выбрать высокоэффективные двигатели

Заказ SINAMICS G120X – проще, чем когда-либо

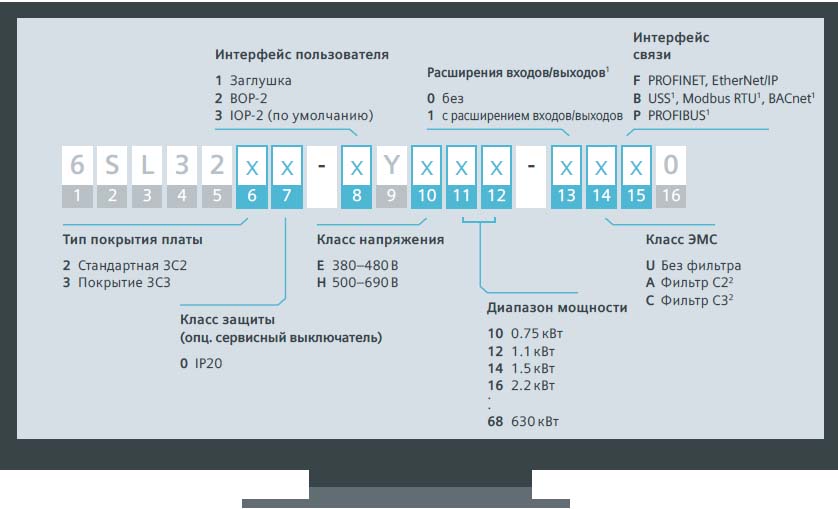

Вы можете легко выбрать конфигурацию и заказать весь привод, используя всего один номер заказа из 16 цифр. Следующая структура показывает, как сконфигурировать SINAMICS G120X для точного соответствия вашим требованиям. Ваш привод будет доставлен в собранном виде и может быть введен в эксплуатацию немедленно

Технические данные

Напряжение / диапазон мощности / частота	3AC 380 В – 480 В, -20% / + 10%, 0,75–560 кВт 3AC 500 В – 690 В, -20% / + 10%, 3–630 кВт 47 / 63 Гц +/-5%
Перегрузочная способность	110% / 60 с (+ форсаж); HO1: 150% / 60 с
Степень защиты	IP20, IP21 (благодаря комплекту Roof top)
Температура окружающей среды	от -20 °C до 45 °C (до 60 °C с ухудшением характеристик)
Охлаждение	Вентилятор, сквозной монтаж IP20 (опция)
Соответствие требованиям ЭМС	EN 61800-3 Категория C2/C3 (со встроенным фильтром ЭМС), C1 дополнительно
Гармоники	Встроенный дроссель звена постоянного тока, FSA-G, IEC 61000-3-12
Длина кабеля двигателя	Фильтр ЭМС Класса C2 (FSA-G): 150 м; C3 (FSH-J): 100 м; Без ЭМС-фильтра: до 300/450 м
Входы/выходы	6DI, 2DO (реле), 2AI [0 – 10 В; 0/4 – 20 мА], 1AO [0–10 В, 0 / 4–20 мА], 1 вход для датчика двигателя PTC / KTY / Pt1000
Модуль расширения входов-выходов	2DI, 2AO, 4DO (реле), 1 x Pt1000, 1 x Ni1000
Режимы управления	V/f (линейная или квадратичная характеристика, FCC, ECO), векторное управление без обратной связи по скорости (SLVC)
Энергетические функции	Режим ECO, режим гибернации, байпас, калькулятор расхода энергии
Функции	Фиксированное заданное значение скорости, ПИД-регулятор, специализированные функции (режим очистки, режим заполнения трубы, пожарный режим и т. д.)
Функция безопасности	STO SIL 3 HW через клеммы
Торможение	Блок торможения постоянным током, который можно подключить
Коммуникации	PROFINET, PROFIBUS, EtherNet/IP, Modbus RTU, USS, BACnet MS / TP3, Wi-Fi через модуль веб-сервера SINAMICS G120 Smart Access
Стандарты	EAC, CE, UL, cUL, KC4, C-Tick

Габаритные размеры

Типоразмер корпуса	Диапазон мощности, кВт 380-480 В	Ширина, мм	Высота, мм без экрани- с экраниру-рующей ющей пластины пластиной	Глубина, мм
FSA	0.75-3	73	238	316.5	209
FSB	4-7,5	100	292	382.5	209
FSC	11-15	140	312	408	209
FSD	18.5-37	200	472	707.5	237
FSE	45-55	275	551	850	237
FSF	75-132	305	709	966	357
FSG	160-250	305	1000	1257	357
FSH	315-400	548	1695	—	393
FSJ	450-560	801	1621	—	393
FS A-G	Возможен монтаж вплотную без промежуточного пространства
FS H, J	Между приводами должно быть расстояние 30 мм
