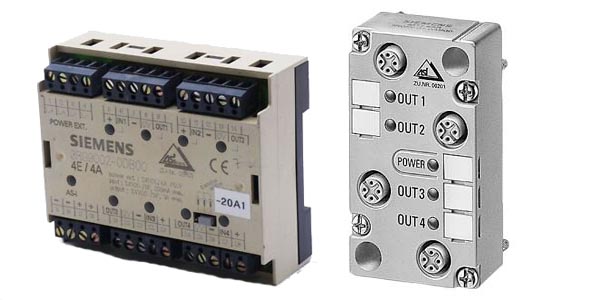

Модули и компоненты AS-Interface 3RG9

Обзор

В данном разделе каталога представлены оригинальные сетевые прикладные модули ввода-вывода, интерфейсные блоки и соединительные компоненты серий 3RG90 и 3RG92 от компании Siemens. Эти устройства разработаны для построения и расширения промышленных сетей нижнего уровня AS-Interface (Actuator-Sensor Interface), обеспечивающих экономичное и быстрое подключение исполнительных механизмов и полевых датчиков к главным контроллерам автоматизации (ПЛК).

Оборудование серии

• Прикладные модули ввода-вывода: компактные цифровые и аналоговые сетевые блоки (концентраторы сигналов) в исполнениях с различным числом каналов (например, 4I, 4O, 2I/2O, 4I/4O). Они собирают сигналы со стандартных датчиков (индуктивных, оптических) и передают их в общую сеть AS-i, а также выдают команды управления на полевые исполнительные устройства.
• Интерфейсные модули FK-интерфейса: специализированные разветвительные блоки и шлюзы для интеграции и сопряжения нескольких независимых линий AS-i между собой или с оборудованием верхнего уровня.
• Жесткие монтажные шаблоны и адаптеры (серия 3RG92): монтажные основания, уплотнители и аксессуары, предназначенные для быстрой фиксации электронных модулей на профиле станка или DIN-рейке шкафа.

Преимущества использования компонентов AS-i 3RG9

• Экстремальное сокращение кабельной разводки: замена громоздких многожильных кабельных трасс от сотен датчиков на один простой двухжильный плоский кабель AS-Interface.
• Высокая степень защиты (до IP67): большинство прикладных модулей выполнены в герметичных ударопрочных корпусах, что позволяет монтировать их открыто, непосредственно на станине станка или конвейера вне защитных шкафов.
• Технология прокола изоляции (Piercing Technology): подключение модулей к сетевому кабелю осуществляется без зачистки проводов и пайки — за счет специальных игольчатых контактов при затягивании винта, что снижает время монтажа в разы.
• Надежная базовая диагностика: встроенная светодиодная индикация на каждом модуле позволяет оперативно визуально определить наличие питания, обрыв связи или короткое замыкание на конкретном полевом датчике.

Область применения

• Построение распределенных систем сбора данных на протяженных конвейерах, сортировочных линиях и упаковочных комплексах.
• Автоматизация сборочных участков в автомобильной и машиностроительной отрасляChess, где используется огромное количество датчиков положения.
• Связь полевого оборудования с центральными контроллерами SIMATIC в составе современных комплексных проектов промышленной автоматизации.
