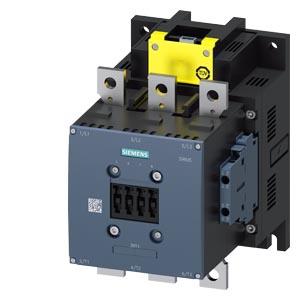

Name: Siemens 3RT1066-6SP36
Brand: Siemens
SKU: 3RT1066-6SP36
Price: 758898.00 KZT
Availability: InStock

SIEMENS · SIRIUS 3RT1066

Силовой контактор, AC-3 300 A, 160 кВт/400 В Катушка 50/60 Гц AC и 200–277 В DC x (0,8–1,1) Вход F-ПЛК 24 В DC 3-полюсн., типоразмер S10, Вспомогательные контакты 2 НО + 2 НЗ Главная цепь: шина Цепь управления и вспомогательная цепь: винтовой зажим

758 898 ₸

Технические характеристики 3RT1066-6SP36

Технические данные Siemens 3RT1066-6SP36
Параметр	Значение
	Силовой контактор, AC-3 300 A, 160 кВт/400 В Катушка 50/60 Гц AC и 200–277 В DC x (0,8–1,1) Вход F-ПЛК 24 В DC 3-полюсн., типоразмер S10, Вспомогательные контакты 2 НО + 2 НЗ Главная цепь: шина Цепь управления и вспомогательная цепь: винтовой зажим
Сведения об изделии
торговая марка изделия	SIRIUS
наименование изделия	Силовой контактор
наименование типа изделия	3RT1
Общие технические данные
типоразмер контактора	S10
дополнение изделия
функциональный модуль связи	Нет
вспомогательный выключатель	Да
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии	66 W
при переменном токе в теплом рабочем состоянии на каждый полюс	22 W
без тока нагрузки типичный	3,4 W
способ расчета мощности потерь зависимый от тока	квадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение	1 000 V
вспомогательной цепи при степени загрязнения 3 расчетное значение	500 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение	8 kV
вспомогательной цепи расчетное значение	6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1	690 V
ударопрочность при прямоугольном импульсе
при переменном токе	8,5 г / 5 мс, 4,2 г / 10 мс
при постоянном токе	8,5 г / 5 мс, 4,2 г / 10 мс
ударопрочность при синусовом импульсе
при переменном токе	13,4 г / 5 мс, 6,5 г / 10 мс
при постоянном токе	13,4 г / 5 мс, 6,5 г / 10 мс
механический ресурс (циклов)
контактора типичный	10 000 000
контактора с насаженным блоком вспомогательных электронных выключателей типичный	5 000 000
контактора с насаженным блоком вспомогательных выключателей типичный	10 000 000
справочный идентификатор согласно МЭК 81346-2:2009	Q
Директива RoHS (дата)	03/01/2017
SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1
Масса нетто ME	6,546 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.	2 000 m
окружающая температура
при эксплуатации	-25 ... +60 °C
при хранении	-55 ... +80 °C
относительная атмосферная влажность мин.	10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.	95 %
Цепь главного тока
число полюсов для главной цепи	3
число замыкающих контактов для главных контактов	3
число размыкающих контактов для главных контактов	0
рабочее напряжение
при AC-3 расчетное значение макс.	1 000 V
при AC-3e расчетное значение макс.	1 000 V
рабочий ток
при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение	330 A
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение	330 A
до 690 В при окружающей температуре 60 °C расчетное значение	300 A
до 1000 В при окружающей температуре 40 °C расчетное значение	150 A
до 1000 В при окружающей температуре 60 °C расчетное значение	150 A
при AC-3
при 400 В расчетное значение	300 A
при 500 В расчетное значение	300 A
при 690 В расчетное значение	280 A
при 1000 В расчетное значение	95 A
при AC-3e
при 400 В расчетное значение	300 A
при 500 В расчетное значение	300 A
при 690 В расчетное значение	280 A
при 1000 В расчетное значение	95 A
при AC-4 при 400 В расчетное значение	280 A
при AC-5a до 690 В расчетное значение	290 A
при AC-5b до 400 В расчетное значение	249 A
при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение	292 A
до 400 В при пиковом значении тока n=20 расчетное значение	292 A
до 500 В при пиковом значении тока n=20 расчетное значение	292 A
до 690 В при пиковом значении тока n=20 расчетное значение	280 A
до 1000 В при пиковом значении тока n=20 расчетное значение	95 A
при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение	195 A
до 400 В при пиковом значении тока n=30 расчетное значение	195 A
до 500 В при пиковом значении тока n=30 расчетное значение	195 A
до 690 В при пиковом значении тока n=30 расчетное значение	195 A
до 1000 В при пиковом значении тока n=30 расчетное значение	95 A
мин. сечение в главной цепи при макс. расчетном значении AC-1	185 mm²
рабочий ток примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение	125 A
при 690 В расчетное значение	115 A
рабочий ток
при 1 токопроводящей дорожке при DC-1
при 24 В расчетное значение	300 A
при 60 В расчетное значение	300 A
при 110 В расчетное значение	33 A
при 220 В расчетное значение	3,8 A
при 440 В расчетное значение	0,9 A
при 600 В расчетное значение	0,6 A
при 2 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение	300 A
при 60 В расчетное значение	300 A
при 110 В расчетное значение	300 A
при 220 В расчетное значение	300 A
при 440 В расчетное значение	4 A
при 600 В расчетное значение	2 A
при 3 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение	300 A
при 60 В расчетное значение	300 A
при 110 В расчетное значение	300 A
при 220 В расчетное значение	300 A
при 440 В расчетное значение	11 A
при 600 В расчетное значение	5,2 A
при 1 токопроводящей дорожке при DC-3 при DC-5
при 24 В расчетное значение	300 A
при 60 В расчетное значение	11 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	0,6 A
при 440 В расчетное значение	0,18 A
при 600 В расчетное значение	0,125 A
при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение	300 A
при 60 В расчетное значение	300 A
при 110 В расчетное значение	300 A
при 220 В расчетное значение	2,5 A
при 440 В расчетное значение	0,65 A
при 600 В расчетное значение	0,37 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение	300 A
при 60 В расчетное значение	300 A
при 110 В расчетное значение	300 A
при 220 В расчетное значение	300 A
при 440 В расчетное значение	1,4 A
при 600 В расчетное значение	0,75 A
рабочая мощность
при AC-2 при 400 В расчетное значение	160 kW
при AC-3
при 230 В расчетное значение	90 kW
при 400 В расчетное значение	160 kW
при 500 В расчетное значение	200 kW
при 690 В расчетное значение	250 kW
при 1000 В расчетное значение	132 kW
при AC-3e
при 230 В расчетное значение	90 kW
при 400 В расчетное значение	160 kW
при 500 В расчетное значение	200 kW
при 690 В расчетное значение	250 kW
при 1000 В расчетное значение	132 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение	71 kW
при 690 В расчетное значение	112 kW
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение	110 kVA
до 400 В при пиковом значении тока n=20 расчетное значение	200 kVA
до 500 В при пиковом значении тока n=20 расчетное значение	250 kVA
до 690 В при пиковом значении тока n=20 расчетное значение	330 kVA
до 1000 В при пиковом значении тока n=20 расчетное значение	160 kVA
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение	70 kVA
до 400 В при пиковом значении тока n=30 расчетное значение	130 kVA
до 500 В при пиковом значении тока n=30 расчетное значение	160 kVA
до 690 В при пиковом значении тока n=30 расчетное значение	230 kVA
до 1000 В при пиковом значении тока n=30 расчетное значение	160 kVA
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
длительностью не более 1 с с коммутацией при нулевом токе макс.	5 524 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 5 с с коммутацией при нулевом токе макс.	4 579 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 10 с с коммутацией при нулевом токе макс.	3 153 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 30 с с коммутацией при нулевом токе макс.	1 883 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 60 с с коммутацией при нулевом токе макс.	1 445 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
частота включений на холостом ходу
при переменном токе	1 000 1/h
при постоянном токе	1 000 1/h
частота коммутации
при AC-1 макс.	500 1/h
при AC-2 макс.	250 1/h
при AC-3 макс.	500 1/h
при AC-3e
макс.	500 1/h
при AC-4 макс.	130 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания	AC/DC
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение	200 ... 277 V
при 60 Гц расчетное значение	200 ... 277 V
оперативное напряжение питания при постоянном токе расчетное значение	200 ... 277 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
исходное значение	0,8
конечное значение	1,1
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц	0,8 ... 1,1
при 60 Гц	0,8 ... 1,1
тип управляющего входа ПЛК согласно МЭК 60947-1	Typ 1
потребляемый ток на управляющем входе ПЛК согласно МЭК 60947-1 макс.	14 mA
напряжение на управляющем входе ПЛК расчетное значение	24 V
коэффициент рабочего диапазона напряжения на управляющем входе ПЛК	0,8 ... 1,1
исполнение ограничителя перенапряжений	с варистором
полная начальная пусковая мощность
при мин. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц	400 VA
при 60 Гц	400 VA
при макс. расчетном значении оперативного напряжения питания при переменном токе
при 60 Гц	530 VA
при 50 Гц	530 VA
полная начальная пусковая мощность электромагнитной катушки при переменном токе
при 50 Гц	530 VA
при 60 Гц	530 VA
коэффициент мощности, индуктивный при начальной пусковой мощности
при 50 Гц	0,8
при 60 Гц	0,8
полная мощность удержания
при мин. расчетном значении оперативного напряжения питания при постоянном токе	2,8 VA
при макс. расчетном значении оперативного напряжения питания при постоянном токе	3,4 VA
полная мощность удержания
при мин. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц	5,5 VA
при 60 Гц	5,5 VA
при макс. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц	8,5 VA
при 60 Гц	8,5 VA
коэффициент мощности, индуктивный при мощности удержания катушки
при 50 Гц	0,5
при 60 Гц	0,4
начальная пусковая мощность электромагнитной катушки при постоянном токе	580 W
мощность удержания электромагнитной катушки при постоянном токе	3,4 W
задержка замыкания
при переменном токе	60 ... 75 ms
при постоянном токе	60 ... 75 ms
задержка размыкания
при переменном токе	115 ... 130 ms
при постоянном токе	115 ... 130 ms
время повторной готовности после отказа сети типичный	2 s
длительность электрической дуги	10 ... 15 ms
исполнение управления коммутационного привода	Помехоустойчивый вход SPS (F-PLC-IN)
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	2
число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	2
рабочий ток при AC-12 макс.	10 A
рабочий ток при AC-15
при 230 В расчетное значение	6 A
при 400 В расчетное значение	3 A
при 500 В расчетное значение	2 A
при 690 В расчетное значение	1 A
рабочий ток при DC-12
при 24 В расчетное значение	10 A
при 48 В расчетное значение	6 A
при 60 В расчетное значение	6 A
при 110 В расчетное значение	3 A
при 125 В расчетное значение	2 A
при 220 В расчетное значение	1 A
при 600 В расчетное значение	0,15 A
рабочий ток при DC-13
при 24 В расчетное значение	10 A
при 48 В расчетное значение	2 A
при 60 В расчетное значение	2 A
при 110 В расчетное значение	1 A
при 125 В расчетное значение	0,9 A
при 220 В расчетное значение	0,3 A
при 600 В расчетное значение	0,1 A
надежность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение	302 A
при 600 В расчетное значение	289 A
отдаваемая механическая мощность [л. с.]
для 3-фазного электродвигателя
при 200/208 В расчетное значение	100 hp
при 220/230 В расчетное значение	125 hp
при 460/480 В расчетное значение	250 hp
при 575/600 В расчетное значение	300 hp
нагрузочная способность контакта вспомогательных контактов согласно UL	A600 / P600
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В	С-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуется	gG: 500 A (690 V, 100 kA)
при типе координации 2 требуется	gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA)
для защиты вспомогательного выключателя от короткого замыкания требуется	gG: 10 A (500 V, 1 kA)
Монтаж/ крепление/ размеры
монтажное положение	при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
вид креплений последовательный монтаж	Да
вид креплений	винтовое крепление
высота	210 mm
ширина	145 mm
глубина	202 mm
необходимое расстояние
при последовательном монтаже
вперед	20 mm
вверх	10 mm
вниз	10 mm
вбок	0 mm
до заземленных компонентов
вперед	20 mm
вверх	10 mm
вбок	10 mm
вниз	10 mm
до компонентов, находящихся под напряжением
вперед	20 mm
вверх	10 mm
вниз	10 mm
вбок	10 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепи	Шина подключения
для цепи вспомогательного и оперативного тока	винтовой зажим
на контакторе для вспомогательных контактов	Винтовое присоединение
электромагнитной катушки	Винтовое присоединение
ширина соединительной шины	25 mm
толщина соединительной шины	6 mm
диаметр отверстия	11 mm
число отверстий	1
вид подключаемых сечений проводов
для проводов американского калибра (AWG) для главных контактов	2/0 ... 500 kcmil
поперечное сечение подключаемого провода для главных контактов
многопроводной	70 ... 240 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной	0,5 ... 4 mm²
тонкопроволочный с концевой заделкой кабеля	0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)
однопроводной или многопроводной	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)
тонкопроволочный с концевой заделкой кабеля	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов	2x (20 ... 16), 2x (18 ... 14), 1x 12
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов	18 ... 14
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1	Да
принудительная коммутация согласно МЭК 60947-5-1	Нет
пригодно для функции безопасности	Да
пригодность к использованию противоаварийное отключение	Да
безопасное состояние	откл.
испытания срока службы с учетом износа необходимые	Да
категория останова согласно МЭК 60204-1	0
доля опасных отказов
при низкой приоритетности запроса согласно SN 31920	40 %
при высокой приоритетности запроса согласно SN 31920	73 %
значение В10 при высокой приоритетности запроса согласно SN 31920	1 000 000
частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920	100 FIT
среднее время между отказами (MTBF)	75 a
IEC 62061
уровень полноты безопасности (SIL) согласно МЭК 62061	SIL 2
PFHD при высокой приоритетности запроса согласно МЭК 62061	4,5E-7 1/h
ISO 13849
уровень эффективности защиты (PL) согласно ISO 13849-1	PL c
категория согласно ISO 13849-1	2
тип устройства согласно ISO 13849-1	1
запас при расчете параметров согласно ISO 13849-2 необходимые	Да
IEC 61508
уровень полноты безопасности (SIL) согласно МЭК 61508	2
тип защитного устройства согласно МЭК 61508-2	тип B
PFHD при высокой приоритетности запроса согласно МЭК 61508	4,5E-7 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 61508	0,007
доля безопасных отказов (SFF)	93 %
отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508	0
значение Т1 срока службы согласно МЭК 61508	20 a
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529	IP00; IP20 с рамной клеммой/ крышкой
защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки
Дополнительная информация
последнее изменение:	04.04.2026
Дата 07.04.2026	Возможны изменения. © Copyright Siemens 2026
