Siemens 3RT1266-6AR36 коммутационное устройство

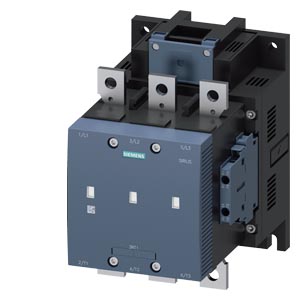

Siemens 3RT1266-6AR36
SIEMENS · SIRIUS 3RT12

Вакуумный контактор, AC-3 300 A, 160 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 440–480 В Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Привод: стандартный

1 582 378 ₸

Технические характеристики 3RT1266-6AR36

Технические данные Siemens 3RT1266-6AR36
ПараметрЗначение
Siemens 3RT1266-6AR36Вакуумный контактор, AC-3 300 A, 160 кВт/400 В AC (50–60 Гц)/режим работы по DC UC 440–480 В Вспомогательные контакты 2 НО + 2 НЗ 3-полюсн., типоразмер S10, шинные соединения Привод: стандартный
Сведения об изделии
торговая марка изделияSIRIUS
наименование изделияСиловой контактор
наименование типа изделия3RT12
Общие технические данные
типоразмер контактораS10
дополнение изделия
функциональный модуль связиНет
вспомогательный выключательДа
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии42 W
при переменном токе в теплом рабочем состоянии на каждый полюс14 W
без тока нагрузки типичный8,2 W
способ расчета мощности потерь зависимый от токаквадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение1 000 V
вспомогательной цепи при степени загрязнения 3 расчетное значение500 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение8 kV
вспомогательной цепи расчетное значение6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1690 V
ударопрочность при прямоугольном импульсе
при переменном токе8,5 г / 5 мс, 4,2 г / 10 мс
при постоянном токе8,5 г / 5 мс, 4,2 г / 10 мс
ударопрочность при синусовом импульсе
при переменном токе13,4 г / 5 мс, 6,5 г / 10 мс
при постоянном токе13,4 г / 5 мс, 6,5 г / 10 мс
механический ресурс (циклов)
контактора типичный10 000 000
контактора с насаженным блоком вспомогательных электронных выключателей типичный5 000 000
контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
справочный идентификатор согласно МЭК 81346-2:2009Q
Директива RoHS (дата)05/01/2012
SVHC substance nameLead CAS-No. 7439-92-1
Масса нетто ME7,3 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.2 000 m
окружающая температура
при эксплуатации-25 ... +60 °C
при хранении-55 ... +80 °C
относительная атмосферная влажность мин.10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.95 %
Цепь главного тока
число полюсов для главной цепи3
число замыкающих контактов для главных контактов3
число размыкающих контактов для главных контактов0
рабочее напряжение
при AC-3 расчетное значение макс.1 000 V
при AC-3e расчетное значение макс.1 000 V
рабочий ток
при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение330 A
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение330 A
до 690 В при окружающей температуре 60 °C расчетное значение300 A
при AC-3
при 400 В расчетное значение300 A
при 500 В расчетное значение300 A
при 690 В расчетное значение300 A
при AC-3e
при 400 В расчетное значение300 A
при 500 В расчетное значение300 A
при 690 В расчетное значение300 A
при AC-4 при 400 В расчетное значение280 A
при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение300 A
до 400 В при пиковом значении тока n=20 расчетное значение300 A
до 500 В при пиковом значении тока n=20 расчетное значение300 A
до 690 В при пиковом значении тока n=20 расчетное значение300 A
при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение209 A
до 400 В при пиковом значении тока n=30 расчетное значение209 A
до 500 В при пиковом значении тока n=30 расчетное значение209 A
до 690 В при пиковом значении тока n=30 расчетное значение209 A
мин. сечение в главной цепи при макс. расчетном значении AC-1185 mm²
рабочий ток примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение140 A
при 690 В расчетное значение140 A
рабочая мощность
при AC-3
при 230 В расчетное значение90 kW
при 400 В расчетное значение160 kW
при 500 В расчетное значение200 kW
при 690 В расчетное значение250 kW
при AC-3e
при 230 В расчетное значение90 kW
при 400 В расчетное значение160 kW
при 500 В расчетное значение200 kW
при 690 В расчетное значение250 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение79 kW
при 690 В расчетное значение138 kW
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение120 kVA
до 400 В при пиковом значении тока n=20 расчетное значение200 kVA
до 500 В при пиковом значении тока n=20 расчетное значение260 kVA
до 690 В при пиковом значении тока n=20 расчетное значение350 kVA
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение80 kVA
до 400 В при пиковом значении тока n=30 расчетное значение140 kVA
до 500 В при пиковом значении тока n=30 расчетное значение180 kVA
до 690 В при пиковом значении тока n=30 расчетное значение250 kVA
до 1000 В при пиковом значении тока n=30 расчетное значение360 kVA
частота включений на холостом ходу
при переменном токе2 000 1/h
при постоянном токе2 000 1/h
частота коммутации
при AC-1 макс.750 1/h
при AC-2 макс.250 1/h
при AC-3 макс.750 1/h
при AC-3e
макс.750 1/h
при AC-4 макс.250 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питанияAC/DC
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение440 ... 480 V
при 60 Гц расчетное значение440 ... 480 V
оперативное напряжение питания при постоянном токе расчетное значение440 ... 480 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
исходное значение0,8
конечное значение1,1
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,8 ... 1,1
при 60 Гц0,8 ... 1,1
исполнение ограничителя перенапряженийс варистором
полная начальная пусковая мощность
при мин. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц530 VA
при 60 Гц530 VA
при макс. расчетном значении оперативного напряжения питания при переменном токе
при 60 Гц630 VA
при 50 Гц630 VA
полная начальная пусковая мощность электромагнитной катушки при переменном токе
при 50 Гц590 VA
при 60 Гц590 VA
коэффициент мощности, индуктивный при начальной пусковой мощности
при 50 Гц0,9
при 60 Гц0,9
полная мощность удержания
при мин. расчетном значении оперативного напряжения питания при постоянном токе6,8 VA
при макс. расчетном значении оперативного напряжения питания при постоянном токе8,2 VA
полная мощность удержания
при мин. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц6,1 VA
при 60 Гц6,1 VA
при макс. расчетном значении оперативного напряжения питания при переменном токе
при 50 Гц7,4 VA
при 60 Гц7,4 VA
коэффициент мощности, индуктивный при мощности удержания катушки
при 50 Гц0,9
при 60 Гц0,9
начальная пусковая мощность электромагнитной катушки при постоянном токе700 W
мощность удержания электромагнитной катушки при постоянном токе8,2 W
задержка замыкания
при переменном токе30 ... 95 ms
при постоянном токе30 ... 95 ms
задержка размыкания
при переменном токе40 ... 80 ms
при постоянном токе40 ... 80 ms
длительность электрической дуги10 ... 15 ms
исполнение управления коммутационного приводаСтандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием2
число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием2
рабочий ток при AC-12 макс.10 A
рабочий ток при AC-15
при 230 В расчетное значение6 A
при 400 В расчетное значение3 A
при 500 В расчетное значение2 A
при 690 В расчетное значение1 A
рабочий ток при DC-12
при 24 В расчетное значение10 A
при 48 В расчетное значение6 A
при 60 В расчетное значение6 A
при 110 В расчетное значение3 A
при 125 В расчетное значение2 A
при 220 В расчетное значение1 A
при 600 В расчетное значение0,15 A
рабочий ток при DC-13
при 24 В расчетное значение10 A
при 48 В расчетное значение2 A
при 60 В расчетное значение2 A
при 110 В расчетное значение1 A
при 125 В расчетное значение0,9 A
при 220 В расчетное значение0,3 A
при 600 В расчетное значение0,1 A
надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение302 A
при 600 В расчетное значение289 A
отдаваемая механическая мощность [л. с.]
для 3-фазного электродвигателя
при 200/208 В расчетное значение100 hp
при 220/230 В расчетное значение125 hp
при 460/480 В расчетное значение250 hp
при 575/600 В расчетное значение300 hp
нагрузочная способность контакта вспомогательных контактов согласно ULA600 / Q600
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 ВС-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуетсяgG: 500 A (690 V, 100 kA)
при типе координации 2 требуетсяgG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA)
для защиты вспомогательного выключателя от короткого замыкания требуетсяgG: 10 A (500 V, 1 kA)
Монтаж/ крепление/ размеры
монтажное положениеПри вертикальном уровне монтажа +/-22,5° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа
вид креплений последовательный монтажДа
вид крепленийвинтовое крепление
высота210 mm
ширина145 mm
глубина206 mm
необходимое расстояние
при последовательном монтаже
вперед20 mm
вверх10 mm
вниз10 mm
вбок0 mm
до заземленных компонентов
вперед20 mm
вверх10 mm
вбок10 mm
вниз10 mm
до компонентов, находящихся под напряжением
вперед20 mm
вверх10 mm
вниз10 mm
вбок10 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепиШина подключения
для цепи вспомогательного и оперативного токавинтовой зажим
на контакторе для вспомогательных контактовВинтовое присоединение
электромагнитной катушкиВинтовое присоединение
ширина соединительной шины25 mm
толщина соединительной шины6 mm
диаметр отверстия11 mm
число отверстий1
вид подключаемых сечений проводов
для проводов американского калибра (AWG) для главных контактов2/0 ... 500 kcmil
поперечное сечение подключаемого провода для главных контактов
многопроводной70 ... 240 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной0,5 ... 4 mm²
тонкопроволочный с концевой заделкой кабеля0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), макс. 2x (0,75 ... 4 мм²)
однопроводной или многопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), max. 2x (0,75 ... 4 мм²)
тонкопроволочный с концевой заделкой кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14), 1x 12
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов18 ... 14
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
принудительная коммутация согласно МЭК 60947-5-1Нет
степень защиты IP с лицевой стороны согласно МЭК 60529IP00; IP20 с рамной клеммой/ крышкой
защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди при использовании рамной клеммы/ крышки
Дополнительная информация
последнее изменение:04.04.2026
Дата 07.04.2026Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment General Product Approval

EPD Typ II/III (with life cylce assessment)

Environmental Confirmations

CCC

EU declaration of conformity

UK Declaration of Conformity

UL

General Product Approval EMV Functional Saftey Test Certificates

KC

EAC

RCM

Type Examination Certificate

Special Test Certificate

Type Test Certificates/Test Report

Maritime application other

DNV (Det Norske Veritas)

LR (Lloyds Register)

Chinese Quality Checkmark

Confirmation

Miscellaneous

Confirmation

Railway

Special Test Certificate

Изображения и чертежи 3RT1266-6AR36

Техническое изображение Siemens 3RT1266-6AR36Техническое изображение Siemens 3RT1266-6AR36

Техническая документация по 3RT1266-6AR36

← Все исполнения 3RT12

Ваша корзина

Оформить заказ

Заказ сохранится в магазине. Войдите в личный кабинет, чтобы видеть историю заказов.
