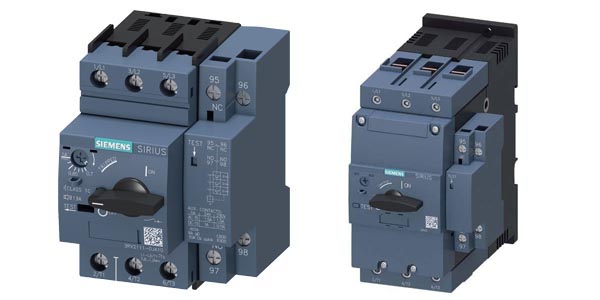

Автоматические выключатели SIRIUS 3RV21

Обзор

Автоматические выключатели SIRIUS 3RV21 от компании Siemens представляют собой специализированные силовые коммутационные аппараты с ограничением тока, совмещающие в себе функции защиты от короткого замыкания и полноценного теплового реле перегрузки. Они выполнены в современных типоразмерах S00, S0, S2 и S3. Главная особенность серии — наличие встроенных вспомогательных контактов перегрузки, которые позволяют интегрировать аппарат в автоматизированные системы управления и обеспечивать безопасное дистанционное отключение нагрузки через контактор.

Особенности конструкции и модификации серии SIRIUS 3RV21

• Раздельная логика срабатывания защиты: при возникновении токов короткого замыкания (КЗ) электромагнитный расцепитель мгновенно размыкает главные силовые контакты. При тепловой перегрузке аппарат воздействует на встроенные сигнальные контакты, передавая команду на отключение смежному контактору.
• Широкий мощностной ряд в рамках единой серии: линейка охватывает все востребованные промышленные габариты — от ультракомпактных модулей S00 (серия 3RV2111) до мощных силовых аппаратов S3 (серия 3RV2142), способных коммутировать токи до 100 А.
• Интегрированные контакты перегрузки: устройства штатно укомплектованы сигнальной группой (обычно 1 NO + 1 NC), жестко связанной с биметаллическим расцепителем, что избавляет от необходимости докупать и монтировать внешние блок-контакты.

Преимущества использования автоматических выключателей SIRIUS 3RV21

• Идеальное решение для систем телеметрии и АСУ ТП: возможность передачи четкого раздельного сигнала в контроллер (ПЛК) о том, какая именно авария произошла на линии — короткое замыкание (автомат отключен) или тепловая перегрузка (автомат включен, но выдан сигнал аварии).
• Защита контактора от коммутационного износа при КЗ: мгновенная электромагнитная отсечка защищает силовые контакты пускателя от сваривания при жестких коротких замыканиях в кабеле двигателя.
• Высокая точность и температурная компенсация: регулируемый биметаллический расцепитель калибруется под номинальный ток конкретного двигателя и сохраняет точность уставки в широком диапазоне температур внутри закрытого шкафа управления.
• Современная модульная концепция SIRIUS: аппараты идеально стыкуются с контакторами 3RT2 с помощью беспроводных соединительных комплектов, существенно ускоряя сборку электротехнических щитов.

Область применения

• Построение интеллектуальных фидеров защиты и пуска электродвигателей с глубокой интеграцией в распределенные промышленные системы автоматизации.
• Защита ответственных трехфазных асинхронных двигателей в насосных станциях, системах вентиляции зданий, компрессорных установках и дымососах.
• Использование в качестве защитных элементов в щитах управления двигателями (ШУД) и главных распределительных щитах (ГРЩ) с требованиями к обязательной дистанционной сигнализации аварийных режимов.
