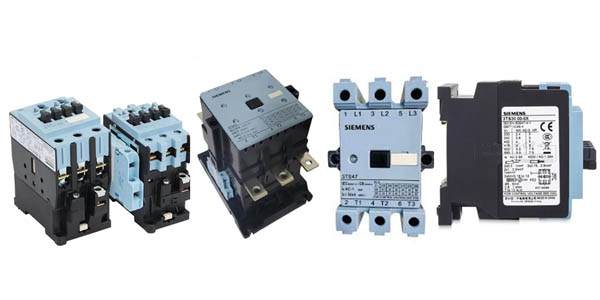

Силовые контакторы Siemens 3TS

Обзор

Siemens 3TS - это серия силовых трехфазных контакторов общего назначения, разработанных для частой дистанционной коммутации, пуска и останова асинхронных электродвигателей, а также управления осветительными и нагревательными приборами. Номенклатура серии перекрывает широкий мощностной ряд — от компактных аппаратов (3TS29–3TS32 на малые токи от 6 А) до тяжелых промышленных пускателей (3TS47–3TS50 на токи свыше 100 А). Устройства этой серии обладают всепогодным исполнением, высокой устойчивостью к климатическим нагрузкам и встроенной защитой от случайного касания токоведущих частей. Это экономически сбалансированное и надежное решение для стандартных задач пускорегулирующей аппаратуры на любых производственных объектах.

Особенности конструкции и модификации

• Широкий спектр номинальных токов: линейка включает габариты от маломощных 3TS29 (на 6–9 Ампер) до высокопроизводительных 3TS50, способных коммутировать токи до 105 Ампер.
• Разнообразие катушек управления: аппараты комплектуются электромагнитными соленоидами на стандартные напряжения переменного (AC) или постоянного (DC) тока для интеграции в любые щиты автоматики.
• Универсальное дооснащение (3TS29–3TS36): компактные модификации поддерживают установку фронтальных быстросъемных модулей дополнительных блок-контактов.
• Боковое расширение (3TS47–3TS50): мощные силовые габариты оснащаются боковыми модулями вспомогательных контактов (конфигурации NO и NC) для реализации схем блокировки.
• Улучшенная геометрия клемм: открытые терминалы, конусообразные кабельные вводы и невыпадающие винты значительно упрощают и ускоряют монтаж проводников.
• Двойной тип крепления: встроенная защелка на тыльной стороне обеспечивает быстрый монтаж на стандартную DIN-рейку 35 мм или жесткую фиксацию винтами на плоскость панели шкафа.

Преимущества использования

• Экономия времени на монтаж: продуманная конструкция кабельных входов сокращает время на расключение и тестирование силовой проводки примерно на 30%.
• Бескомпромиссная надежность контактов: запатентованная параллельная мостиковая система вспомогательных контактов с двойным разрывом обеспечивает уверенную передачу сигналов даже при сверхнизких напряжениях и токах.
• Высокая операторская безопасность: соответствие строгим стандартам EN 50274 по защите пальцев рук от случайного контакта с открытыми токоведущими частями.
• Высокая вибростойкость и долговечность: жесткая фиксация подвижной магнитной системы гарантирует миллионы циклов включения-выключения без деформации корпуса.
• Компактность решений: уменьшенные габариты корпусов позволяют добиться высокой плотности компоновки коммутационных аппаратов внутри распределительного щита.

Область применения

• Motor Control Centres (MCC) и станции управления: интеграция в централизованные щиты управления группами асинхронных двигателей на средних и крупных предприятиях.
• Инженерные системы зданий (HVAC): прямое управление приводами вентиляторов, насосов подпитки, циркуляционных насосов и систем центрального отопления.
• OEM-оборудование и автоматические линии: комплектация локальных пультов управления небольших деревообрабатывающих, металлорежущих и упаковочных станков.
• Управление промышленным освещением: коммутация протяженных и энергоемких осветительных сетей производственных цехов, складов и логистических терминалов.
• Ремонт и техническое обслуживание (ТО): плановая замена изношенных пусковых магнитных контакторов оригинальными компонентами Siemens в действующих шкафах автоматики.
