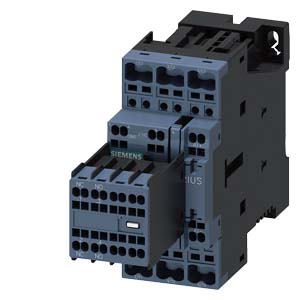

SIEMENS · SIRIUS 3RT2025

Силовой контактор, AC-3 17 A, 7,5 кВт/400 В 2 НО + 2 НЗ, 110 В DC, 3-полюсн., типоразмер S0, пружинная клемма Выключатель вспомогательных цепей, разъемный

56 574 ₸

Технические характеристики 3RT2025-2BF44

Технические данные Siemens 3RT2025-2BF44
Параметр	Значение
	Силовой контактор, AC-3 17 A, 7,5 кВт/400 В 2 НО + 2 НЗ, 110 В DC, 3-полюсн., типоразмер S0, пружинная клемма Выключатель вспомогательных цепей, разъемный
Сведения об изделии
торговая марка изделия	SIRIUS
наименование изделия	Силовой контактор
наименование типа изделия	3RT2
Общие технические данные
типоразмер контактора	S0
дополнение изделия
функциональный модуль связи	Нет
вспомогательный выключатель	Нет
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии	1,8 W
при переменном токе в теплом рабочем состоянии на каждый полюс	0,6 W
без тока нагрузки типичный	5,9 W
способ расчета мощности потерь зависимый от тока	квадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение	690 V
вспомогательной цепи при степени загрязнения 3 расчетное значение	690 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение	6 kV
вспомогательной цепи расчетное значение	6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1	400 V
ударопрочность при прямоугольном импульсе
при постоянном токе	10g / 5 ms, 7,5g / 10 ms
ударопрочность при синусовом импульсе
при постоянном токе	15 g / 5 ms, 10g / 10 ms
механический ресурс (циклов)
контактора типичный	10 000 000
контактора с насаженным блоком вспомогательных электронных выключателей типичный	5 000 000
контактора с насаженным блоком вспомогательных выключателей типичный	10 000 000
справочный идентификатор согласно МЭК 81346-2:2009	Q
Директива RoHS (дата)	10/01/2009
Масса нетто ME	0,6 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.	2 000 m
окружающая температура
при эксплуатации	-25 ... +60 °C
при хранении	-55 ... +80 °C
относительная атмосферная влажность мин.	10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.	95 %
Цепь главного тока
число полюсов для главной цепи	3
число замыкающих контактов для главных контактов	3
число размыкающих контактов для главных контактов	0
рабочее напряжение
при AC-3 расчетное значение макс.	690 V
при AC-3e расчетное значение макс.	690 V
рабочий ток
при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение	40 A
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение	40 A
до 690 В при окружающей температуре 60 °C расчетное значение	35 A
при AC-3
при 400 В расчетное значение	17 A
при 500 В расчетное значение	17 A
при 690 В расчетное значение	13 A
при AC-3e
при 400 В расчетное значение	17 A
при 500 В расчетное значение	17 A
при 690 В расчетное значение	13 A
при AC-4 при 400 В расчетное значение	15,5 A
при AC-5a до 690 В расчетное значение	35,2 A
при AC-5b до 400 В расчетное значение	14,1 A
при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение	11,4 A
до 400 В при пиковом значении тока n=20 расчетное значение	11,4 A
до 500 В при пиковом значении тока n=20 расчетное значение	11,4 A
до 690 В при пиковом значении тока n=20 расчетное значение	11,3 A
при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение	7,6 A
до 400 В при пиковом значении тока n=30 расчетное значение	7,6 A
до 500 В при пиковом значении тока n=30 расчетное значение	7,6 A
до 690 В при пиковом значении тока n=30 расчетное значение	7,6 A
мин. сечение в главной цепи при макс. расчетном значении AC-1	10 mm²
рабочий ток примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение	7,7 A
при 690 В расчетное значение	7,7 A
рабочий ток
при 1 токопроводящей дорожке при DC-1
при 24 В расчетное значение	35 A
при 60 В расчетное значение	20 A
при 110 В расчетное значение	4,5 A
при 220 В расчетное значение	1 A
при 440 В расчетное значение	0,4 A
при 600 В расчетное значение	0,25 A
при 2 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение	35 A
при 60 В расчетное значение	35 A
при 110 В расчетное значение	35 A
при 220 В расчетное значение	5 A
при 440 В расчетное значение	1 A
при 600 В расчетное значение	0,8 A
при 3 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение	35 A
при 60 В расчетное значение	35 A
при 110 В расчетное значение	35 A
при 220 В расчетное значение	35 A
при 440 В расчетное значение	2,9 A
при 600 В расчетное значение	1,4 A
при 1 токопроводящей дорожке при DC-3 при DC-5
при 24 В расчетное значение	20 A
при 60 В расчетное значение	5 A
при 110 В расчетное значение	2,5 A
при 220 В расчетное значение	1 A
при 440 В расчетное значение	0,09 A
при 600 В расчетное значение	0,06 A
при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение	35 A
при 60 В расчетное значение	35 A
при 110 В расчетное значение	15 A
при 220 В расчетное значение	3 A
при 440 В расчетное значение	0,27 A
при 600 В расчетное значение	0,16 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение	35 A
при 60 В расчетное значение	35 A
при 110 В расчетное значение	35 A
при 220 В расчетное значение	10 A
при 440 В расчетное значение	0,6 A
при 600 В расчетное значение	0,6 A
рабочая мощность
при AC-3
при 230 В расчетное значение	4 kW
при 400 В расчетное значение	7,5 kW
при 500 В расчетное значение	7,5 kW
при 690 В расчетное значение	11 kW
при AC-3e
при 230 В расчетное значение	4 kW
при 400 В расчетное значение	7,5 kW
при 500 В расчетное значение	7,5 kW
при 690 В расчетное значение	11 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение	3,5 kW
при 690 В расчетное значение	6 kW
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение	4,5 kVA
до 400 В при пиковом значении тока n=20 расчетное значение	7,8 kVA
до 500 В при пиковом значении тока n=20 расчетное значение	9,9 kVA
до 690 В при пиковом значении тока n=20 расчетное значение	13,6 kVA
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение	3 kVA
до 400 В при пиковом значении тока n=30 расчетное значение	5,2 kVA
до 500 В при пиковом значении тока n=30 расчетное значение	6,6 kVA
до 690 В при пиковом значении тока n=30 расчетное значение	9,1 kVA
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
длительностью не более 1 с с коммутацией при нулевом токе макс.	225 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 5 с с коммутацией при нулевом токе макс.	225 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 10 с с коммутацией при нулевом токе макс.	189 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 30 с с коммутацией при нулевом токе макс.	140 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 60 с с коммутацией при нулевом токе макс.	115 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
частота включений на холостом ходу
при постоянном токе	1 500 1/h
частота коммутации
при AC-1 макс.	1 000 1/h
при AC-2 макс.	1 000 1/h
при AC-3 макс.	1 000 1/h
при AC-3e
макс.	1 000 1/h
при AC-4 макс.	300 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания	Постоянный ток
оперативное напряжение питания при постоянном токе расчетное значение	110 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
исходное значение	0,8
конечное значение	1,1
начальная пусковая мощность электромагнитной катушки при постоянном токе	5,9 W
мощность удержания электромагнитной катушки при постоянном токе	5,9 W
задержка замыкания
при постоянном токе	50 ... 170 ms
задержка размыкания
при постоянном токе	15 ... 18 ms
длительность электрической дуги	10 ms
исполнение управления коммутационного привода	Стандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	2
число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	2
рабочий ток при AC-12 макс.	10 A
рабочий ток при AC-15
при 230 В расчетное значение	6 A
при 400 В расчетное значение	3 A
при 500 В расчетное значение	2 A
при 690 В расчетное значение	1 A
рабочий ток при DC-12
при 24 В расчетное значение	10 A
при 48 В расчетное значение	6 A
при 60 В расчетное значение	6 A
при 110 В расчетное значение	3 A
при 125 В расчетное значение	2 A
при 220 В расчетное значение	1 A
при 600 В расчетное значение	0,15 A
рабочий ток при DC-13
при 24 В расчетное значение	6 A
при 48 В расчетное значение	2 A
при 60 В расчетное значение	2 A
при 110 В расчетное значение	1 A
при 125 В расчетное значение	0,9 A
при 220 В расчетное значение	0,3 A
при 600 В расчетное значение	0,1 A
надежность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение	14 A
при 600 В расчетное значение	17 A
отдаваемая механическая мощность [л. с.]
для 1-фазного двигателя трехфазного тока
при 110/120 В расчетное значение	1 hp
при 230 В расчетное значение	3 hp
для 3-фазного электродвигателя
при 200/208 В расчетное значение	3 hp
при 220/230 В расчетное значение	5 hp
при 460/480 В расчетное значение	10 hp
при 575/600 В расчетное значение	15 hp
нагрузочная способность контакта вспомогательных контактов согласно UL	A600 / Q600
число файлов UL (CCN)	E31519 (NLDX, NLDX7)
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В	С-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуется	gG: 63 А (690 В, 100 кА), aM: 32 А (690 В, 100 кА), BS88: 63 А (415 В, 80 кА)
при типе координации 2 требуется	gG: 25 А (690 В, 100 кА), aM: 20 А (690 В, 100 кА), BS88: 25 А (415 В, 80 кА)
для защиты вспомогательного выключателя от короткого замыкания требуется	gG: 10 A (500 V, 1 kA)
Монтаж/ крепление/ размеры
монтажное положение	вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
вид креплений последовательный монтаж	Да
вид креплений	винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
высота	102 mm
ширина	45 mm
глубина	154 mm
необходимое расстояние
при последовательном монтаже
вперед	10 mm
вверх	10 mm
вниз	10 mm
вбок	0 mm
до заземленных компонентов
вперед	10 mm
вверх	10 mm
вбок	6 mm
вниз	10 mm
до компонентов, находящихся под напряжением
вперед	10 mm
вверх	10 mm
вниз	10 mm
вбок	6 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепи	пружинный зажим
для цепи вспомогательного и оперативного тока	пружинный зажим
на контакторе для вспомогательных контактов	Соединение с пружинным зажимом
электромагнитной катушки	Соединение с пружинным зажимом
вид подключаемых сечений проводов
для главных контактов
однопроводной	2x (1 ... 10 мм²)
однопроводной или многопроводной	2x (1 ... 10 мм²)
тонкопроволочный с концевой заделкой кабеля	2x (1 ... 6 мм²)
тонкопроволочный без концевой заделки кабеля	2x (1 ... 6 мм²)
для проводов американского калибра (AWG) для главных контактов	2x (18 ... 8)
поперечное сечение подключаемого провода для главных контактов
однопроводной	1 ... 10 mm²
многопроводной	1 ... 10 mm²
тонкопроволочный с концевой заделкой кабеля	1 ... 6 mm²
тонкопроволочный без концевой заделки кабеля	1 ... 6 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной	0,5 ... 2,5 mm²
тонкопроволочный с концевой заделкой кабеля	0,5 ... 1,5 mm²
тонкопроволочный без концевой заделки кабеля	0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной или многопроводной	2x (0,5 ... 2,5 мм²)
тонкопроволочный с концевой заделкой кабеля	2x (0,5 ... 1,5 мм²)
тонкопроволочный без концевой заделки кабеля	2x (0,5 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов	2x (20 ... 14)
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов	18 ... 8
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов	20 ... 14
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1	Да
принудительная коммутация согласно МЭК 60947-5-1	Нет
пригодно для функции безопасности	Да
пригодность к использованию противоаварийное отключение	Да
срок службы макс.	20 a
испытания срока службы с учетом износа необходимые	Да
доля опасных отказов
при низкой приоритетности запроса согласно SN 31920	40 %
при высокой приоритетности запроса согласно SN 31920	73 %
значение В10 при высокой приоритетности запроса согласно SN 31920	1 000 000
частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920	100 FIT
ISO 13849
тип устройства согласно ISO 13849-1	3
запас при расчете параметров согласно ISO 13849-2 необходимые	Да
IEC 61508
тип защитного устройства согласно МЭК 61508-2	тип A
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
Разрешения Сертификаты
экологический сертификат изделия
потенциал парникового эффекта [CO2 eq] / в процессе производства	2.65 kg
потенциал парникового эффекта [CO2 eq] / при эксплуатации	219 kg
потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-0.639 kg
потенциал парникового эффекта [CO2 eq] / всего	221 kg
Дополнительная информация
последнее изменение:	04.04.2026
Дата 08.04.2026	Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment		General Product Approval
	Environmental Confirmations
General Product Approval				EMV

Test Certificates		Maritime application
Type Test Certificates/Test Report	Special Test Certificate
Maritime application			other
			Miscellaneous	Confirmation
Railway	Dangerous goods
Special Test Certificate	Transport Information
