Siemens 3RT2344-1NP30 коммутационное устройство

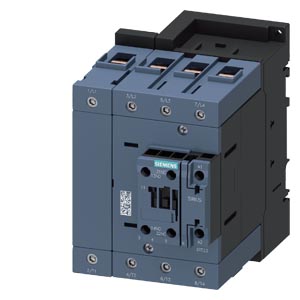

Siemens 3RT2344-1NP30
SIEMENS · SIRIUS 3RT2344

Контактор, AC-1, 110 А/400 В/40 °C, S3, четырехполюсный, 175–280 В AC/DC, 1 НО + 1 НЗ, винтовой зажим

207 319 ₸

Технические характеристики 3RT2344-1NP30

Технические данные Siemens 3RT2344-1NP30
ПараметрЗначение
Siemens 3RT2344-1NP30Контактор, AC-1, 110 А/400 В/40 °C, S3, четырехполюсный, 175–280 В AC/DC, 1 НО + 1 НЗ, винтовой зажим
Сведения об изделии
торговая марка изделияSIRIUS
наименование изделияКонтактор
наименование типа изделия3RT23
Общие технические данные
типоразмер контактораS3
дополнение изделия
функциональный модуль связиНет
вспомогательный выключательДа
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии29,2 W
при переменном токе в теплом рабочем состоянии на каждый полюс7,3 W
без тока нагрузки типичный3,3 W
способ расчета мощности потерь зависимый от токаквадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение690 V
цепи вспомогательного и оперативного тока при степени загрязнения 3 расчетное значение690 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение8 kV
вспомогательной цепи расчетное значение6 kV
ударопрочность при прямоугольном импульсе
при переменном токе6,7 г / 5 мс, 4,0 г / 10 мс
ударопрочность при синусовом импульсе
при переменном токе10,6 г / 5 мс, 6,3 г / 10 мс
механический ресурс (циклов)
контактора типичный10 000 000
контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
справочный идентификатор согласно МЭК 81346-2:2009Q
Директива RoHS (дата)09/01/2017
SVHC substance nameLead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1
Масса нетто ME2,239 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.2 000 m
окружающая температура
при эксплуатации-25 ... +60 °C
при хранении-55 ... +80 °C
относительная атмосферная влажность мин.10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.95 %
Цепь главного тока
число полюсов для главной цепи4
число замыкающих контактов для главных контактов4
тип напряжения для главной цепиПеременный ток
рабочий ток
при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение110 A
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение110 A
до 690 В при окружающей температуре 60 °C расчетное значение100 A
при AC-3
при 400 В расчетное значение38 A
мин. сечение в главной цепи при макс. расчетном значении AC-135 mm²
рабочий ток
при 1 токопроводящей дорожке при DC-1
при 24 В расчетное значение70 A
при 60 В расчетное значение23 A
при 110 В расчетное значение4,5 A
при 220 В расчетное значение1 A
при 440 В расчетное значение0,4 A
при 2 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение70 A
при 60 В расчетное значение70 A
при 110 В расчетное значение70 A
при 220 В расчетное значение5 A
при 440 В расчетное значение1 A
при 3 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение70 A
при 60 В расчетное значение70 A
при 110 В расчетное значение70 A
при 220 В расчетное значение70 A
при 440 В расчетное значение2,9 A
при 1 токопроводящей дорожке при DC-3 при DC-5
при 24 В расчетное значение20 A
при 60 В расчетное значение6 A
при 110 В расчетное значение2,5 A
при 220 В расчетное значение1 A
при 440 В расчетное значение0,15 A
при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение70 A
при 60 В расчетное значение70 A
при 110 В расчетное значение70 A
при 220 В расчетное значение7 A
при 440 В расчетное значение0,42 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение70 A
при 60 В расчетное значение70 A
при 110 В расчетное значение70 A
при 220 В расчетное значение35 A
при 440 В расчетное значение0,8 A
частота включений на холостом ходу
при переменном токе1 000 1/h
при постоянном токе1 000 1/h
частота коммутации
при AC-1 макс.650 1/h
Цепь тока управления/ управление
тип напряженияAC/DC
тип напряжения оперативного напряжения питанияAC/DC
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение175 ... 280 V
при 60 Гц расчетное значение175 ... 280 V
оперативное напряжение питания при постоянном токе расчетное значение175 ... 280 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
исходное значение0,8
конечное значение1,1
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,8 ... 1,1
при 60 Гц0,8 ... 1,1
исполнение ограничителя перенапряженийс варистором
пик тока включения65 A
длительность пика тока включения5 µs
начальный пусковой ток среднее значение0,44 A
пиковый начальный пусковой ток1,2 A
длительность начального пускового тока150 ms
ток удержания среднее значение10 mA
полная начальная пусковая мощность электромагнитной катушки при переменном токе
при 50 Гц151 VA
при 60 Гц151 VA
полная мощность удержания электромагнитной катушки при переменном токе
при 50 Гц3,5 VA
при 60 Гц3,5 VA
коэффициент мощности, индуктивный при мощности удержания катушки
при 50 Гц0,95
при 60 Гц0,95
начальная пусковая мощность электромагнитной катушки при постоянном токе76 W
мощность удержания электромагнитной катушки при постоянном токе2,7 W
задержка замыкания
при переменном токе50 ... 70 ms
при постоянном токе50 ... 70 ms
задержка размыкания
при переменном токе38 ... 57 ms
при постоянном токе38 ... 57 ms
длительность электрической дуги10 ... 20 ms
исполнение управления коммутационного приводаСтандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов1
навесной2
с мгновенным срабатыванием1
число замыкающих контактов для вспомогательных контактов1
навесной2
с мгновенным срабатыванием1
рабочий ток при AC-12 макс.10 A
рабочий ток при AC-15
при 230 В расчетное значение6 A
при 400 В расчетное значение3 A
при 500 В расчетное значение2 A
при 690 В расчетное значение1 A
рабочий ток при DC-12
при 24 В расчетное значение10 A
при 48 В расчетное значение6 A
при 60 В расчетное значение6 A
при 110 В расчетное значение3 A
при 125 В расчетное значение2 A
при 220 В расчетное значение1 A
при 600 В расчетное значение0,15 A
рабочий ток при DC-13
при 24 В расчетное значение10 A
при 48 В расчетное значение2 A
при 110 В расчетное значение1 A
при 125 В расчетное значение0,9 A
при 220 В расчетное значение0,3 A
при 600 В расчетное значение0,1 A
надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
нагрузочная способность контакта вспомогательных контактов согласно ULA600 / P600
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 ВС-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуетсяgG: 250 A (690 V, 100 kA)
при типе координации 2 требуетсяgR: 250 A (690 V, 100 kA)
для защиты вспомогательного выключателя от короткого замыкания требуетсяgG: 10 А (690 В, 1 кА)
Монтаж/ крепление/ размеры
монтажное положениевращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
вид креплений последовательный монтажДа
вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
высота140 mm
ширина96 mm
глубина152 mm
необходимое расстояние
при последовательном монтаже
вперед20 mm
вверх10 mm
вниз10 mm
вбок0 mm
до заземленных компонентов
вперед20 mm
вверх10 mm
вбок10 mm
вниз10 mm
до компонентов, находящихся под напряжением
вперед20 mm
вверх10 mm
вниз10 mm
вбок10 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепивинтовой зажим
для цепи вспомогательного и оперативного токавинтовой зажим
на контакторе для вспомогательных контактовВинтовое присоединение
электромагнитной катушкиВинтовое присоединение
вид подключаемых сечений проводов
для главных контактов
многопроводной2x (6 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)
однопроводной или многопроводной2x (2,5 ... 16 mm²), 2x (6 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
тонкопроволочный с концевой заделкой кабеля2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
для проводов американского калибра (AWG) для главных контактов2x (10 ... 1/0), 1x (10 ... 2/0)
поперечное сечение подключаемого провода для главных контактов
однопроводной2,5 ... 16 mm²
однопроводной или многопроводной4 ... 70 mm²
многопроводной6 ... 70 mm²
тонкопроволочный с концевой заделкой кабеля2,5 ... 50 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной0,5 ... 2,5 mm²
тонкопроволочный с концевой заделкой кабеля0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
однопроводной или многопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
тонкопроволочный с концевой заделкой кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14)
расширенный номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов10 ... 2/0
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов20 ... 14
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
принудительная коммутация согласно МЭК 60947-5-1Нет
степень защиты IP с лицевой стороны согласно МЭК 60529IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Связь/ протокол
функция изделия связь по шинеНет
Разрешения Сертификаты
экологический сертификат изделия
потенциал парникового эффекта [CO2 eq] / в процессе производства11.3 kg
потенциал парникового эффекта [CO2 eq] / при эксплуатации329 kg
потенциал парникового эффекта [CO2 eq] / по истечении срока службы-1.8 kg
потенциал парникового эффекта [CO2 eq] / всего339 kg
Дополнительная информация
последнее изменение:11.11.2025
Дата 08.04.2026Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment General Product Approval

EPD Typ II/III (with life cylce assessment)

Environmental Confirmations

CCC

UK Declaration of Conformity

EU declaration of conformity

UL

General Product Approval EMV Test Certificates Maritime application

KC

EAC

RCM

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

Maritime application other

DNV (Det Norske Veritas)

LR (Lloyds Register)

PRS (Polski Register of Shipping)

RINA (Registro Italiano Navale)

RMRS (Russian Maritime Register)

Chinese Quality Checkmark

other Railway

Confirmation

Special Test Certificate

Изображения и чертежи 3RT2344-1NP30

Техническое изображение Siemens 3RT2344-1NP30Техническое изображение Siemens 3RT2344-1NP30
